Кабель ВБбШв представляет собой один из наиболее востребованных типов силовых кабелей на низкое напряжение, широко применяемый в различных отраслях промышленности и энергетики. Его конструкция, сочетающая поливинилхлоридную изоляцию, стальную броню и защитный шланг, обеспечивает надёжную работу в самых сложных условиях эксплуатации.
Маркировка ВБбШв расшифровывается следующим образом: "В" изоляция жил из поливинилхлоридного пластиката, "Б" броня из стальных оцинкованных лент, "б" без подушки под бронёй, "Шв" защитный шланг из поливинилхлоридного пластиката, подробнее https://www.rucabel.ru/catalog/vbshv/ смотрите на специализированных сайтах, наппример ООО Рукабель.
Данный кабель выпускается в соответствии с требованиями ГОСТ 16442-80 и предназначен для стационарной прокладки в электрических сетях переменного тока с частотой 50 Гц.
Конструктивные особенности и исполнения

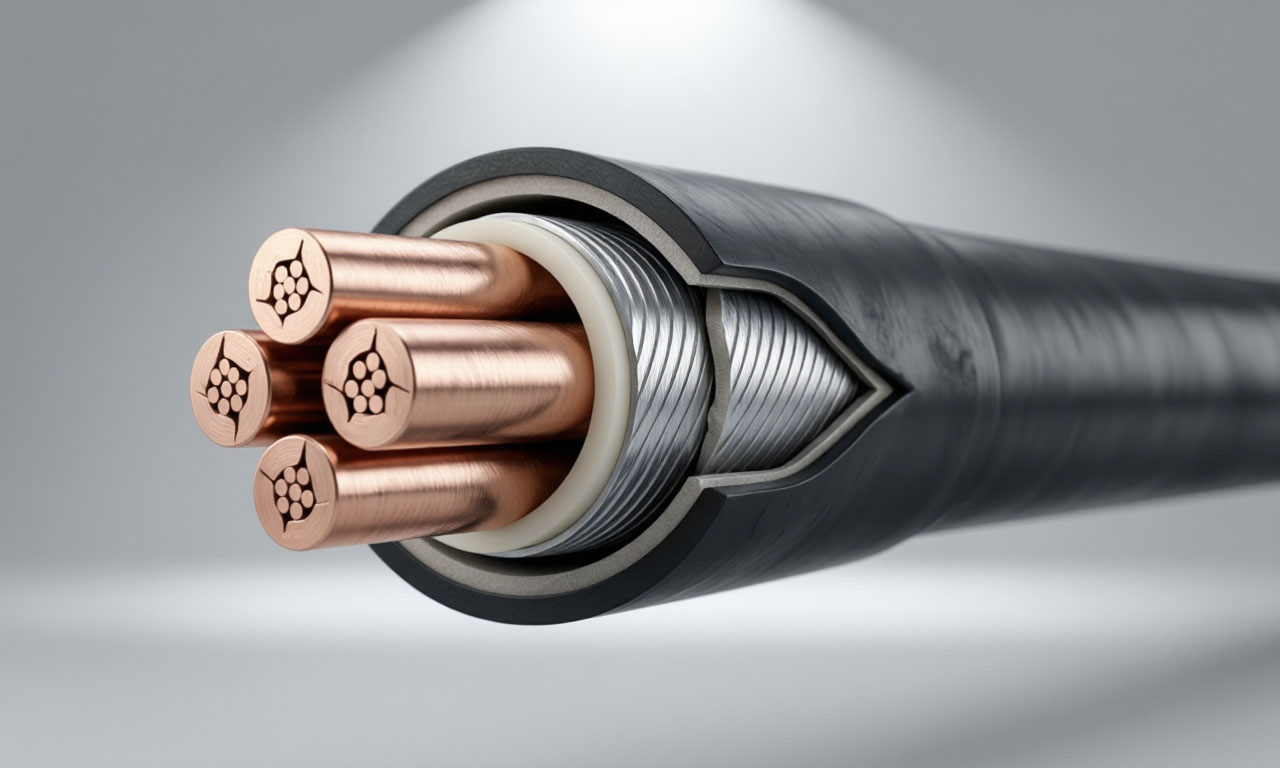

Конструкция кабеля ВБбШв включает несколько ключевых элементов, каждый из которых выполняет определённые функции. Токопроводящая жила изготавливается из меди, может быть однопроволочной или многопроволочной, круглой или секторной формы. Применение секторных жил позволяет уменьшить общий диаметр кабеля и снизить расход материалов при сохранении требуемых электрических характеристик. Изоляция каждой жилы выполняется из поливинилхлоридного пластиката, который обладает отличными диэлектрическими свойствами и устойчивостью к воздействию агрессивных сред.
Цветовая маркировка жил упрощает процесс монтажа и идентификацию фазных и защитных проводников.
Скрученные в сердечник изолированные жилы помещаются в поясную изоляцию и заполнение из ПВХ-пластиката или невулканизированной резиновой смеси. Данный конструктивный элемент обеспечивает герметичность внутреннего пространства, предотвращает проникновение влаги и заполняет пустоты между жилами, придавая кабелю дополнительную механическую прочность и устойчивость к деформациям.
Броня из двух стальных оцинкованных лент, наложенных спирально с перекрытием зазоров, защищает кабель от механических повреждений, в том числе от воздействия грызунов, случайных ударов и давления грунта при прокладке в земле.
Наружный защитный шланг из ПВХ-пластиката предохраняет броню от коррозии и агрессивного воздействия окружающей среды. Для специфических условий эксплуатации предусмотрены специальные исполнения кабеля ВБбШв: с индексом "Т" тропическое исполнение, устойчивое к плесневым грибам; с маркировкой "ХЛ" холодостойкое исполнение для эксплуатации при температурах до -60°С; в обозначении "ож" указывает на однопроволочные жилы, а буква "П" через дефис на плоское исполнение кабеля.
Области применения и условия прокладки
Кабель ВБбШв предназначен для стационарной прокладки в электрических сетях напряжением 0,66 и 1 кВ, а также 3 кВ для трёхжильных исполнений. Основное назначение кабеля передача и распределение электрической энергии в промышленных и гражданских объектах. Кабель применяется для прокладки в земле (траншеях) с различной коррозионной активностью, в том числе в условиях наличия блуждающих токов, что делает его идеальным выбором для городских электрических сетей и питания удалённых объектов. Возможна прокладка на открытом воздухе, в сухих и влажных помещениях, в кабельных сооружениях, тоннелях, коллекторах и каналах.
Благодаря наличию стальной брони кабель ВБбШв может эксплуатироваться при наличии опасности механических повреждений в процессе эксплуатации, включая воздействие со стороны грызунов и возможные деформации грунта.
Кабель пригоден для прокладки на вертикальных, наклонных и горизонтальных участках трасс без ограничений по разности уровней. Указанная особенность обеспечивает его широкое применение при монтаже в высотных зданиях, на промышленных эстакадах и в шахтах.
При прокладке в блоках кабели ВБбШв не применяются, однако для таких условий существуют другие типы кабелей с усиленными защитными покровами. Групповая прокладка кабелей ВБбШв допускается только в наружных электроустановках и производственных помещениях с периодическим присутствием обслуживающего персонала, при этом обязательно применение пассивной огнезащиты. Класс пожарной опасности кабелей по ГОСТ 31565 О1.8.2.5.4, что означает нераспространение горения при одиночной прокладке.
Технические характеристики и параметры эксплуатации
Технические характеристики кабеля ВБбШв определяют его эксплуатационные возможности и долговечность. Кабель предназначен для работы при температуре окружающей среды от -50°С до +50°С, относительная влажность воздуха допускается до 98% при температуре +35°С.
Длительно допустимая температура нагрева токопроводящих жил в рабочем режиме не должна превышать +70°С, в режиме перегрузки допускается нагрев до +80°С. Предельная температура нагрева жил при коротком замыкании составляет +160°С, что обеспечивает надёжную работу кабеля в аварийных режимах.
- Монтаж кабеля без предварительного подогрева разрешается при температуре не ниже -15°С, при более низких температурах требуется применение специальных мер для предотвращения повреждения изоляции и оболочек.
- Испытательное напряжение частотой 50 Гц для кабелей на напряжение 0,66 кВ составляет 3 кВ, а для кабелей на напряжение 1 кВ 3,5 кВ. Минимальный радиус изгиба при прокладке и монтаже составляет 7,5 наружных диаметров для многожильных кабелей и 10 наружных диаметров для одножильных.
- Допустимые усилия при тяжении кабеля по трассе прокладки не должны превышать 50 Н/мм² сечения жилы, что учитывается при проектировании кабельных трасс и выборе тяговых механизмов.
- Строительная длина кабелей зависит от сечения жил: для сечений до 16 мм² 450 м, для сечений от 25 до 70 мм² 300 м, для сечения 95 мм² и более 200 м. Гарантийный срок эксплуатации составляет 5 лет с даты ввода кабеля в эксплуатацию, при этом расчётный срок службы достигает 30 лет.
Конструктивные параметры и технические данные
Кабели ВБбШв выпускаются с различным количеством жил и номинальными сечениями в зависимости от рабочего напряжения. Для напряжения 0,66 кВ доступны двух-, трёх- и четырёхжильные кабели с сечением жил от 4 до 50 мм². Для напряжения 1 кВ номенклатура значительно шире: двух-, трёх- и четырёхжильные кабели выпускаются с сечением жил от 6 до 240 мм², при этом для четырёхжильных кабелей максимальное сечение составляет 185 мм². Кабели на напряжение 3 и 6 кВ изготавливаются только трёхжильными, при этом на напряжение 6 кВ максимальное сечение жил достигает 240 мм². Двухжильные кабели имеют жилы одинакового сечения, трёх-, четырёх- и пятижильные могут иметь все жилы одинакового сечения либо одну жилу меньшего сечения, используемую в качестве заземления или нулевого проводника.
Шестижильные кабели имеют четыре жилы равного сечения и две жилы меньшего сечения.
Наружные диаметры и масса кабелей ВБбШв зависят от количества и сечения жил, а также от номинального напряжения. Например, для кабеля 2х4 мм² на напряжение 0,66 кВ наружный диаметр составляет 15 мм, а масса 370 кг/км. Для кабеля 3х240 мм² на напряжение 1 кВ наружный диаметр достигает 53 мм, масса превышает 5000 кг/км
. Для кабеля ВБбШв 4х35-1 наружный диаметр составляет 29,0 мм, масса 1 км 2089 кг. Данные параметры имеют критическое значение при проектировании кабельных трасс, расчёте допустимых нагрузок на конструкции и выборе способов прокладки.
При монтаже необходимо учитывать массу кабеля и его гибкость, которая определяется минимальным радиусом изгиба для кабеля ВБбШв 4х35-1 минимальный радиус изгиба составляет 217,5 мм. Сравнительные таблицы наружных диаметров и масс для различных исполнений позволяют правильно подобрать кабель для конкретных условий и выполнить необходимые расчёты с учётом всех технических ограничений.
Особенности выбора и применения в различных средах
Выбор кабеля ВБбШв для конкретного объекта требует учёта множества факторов, включая условия прокладки, климатические особенности региона, наличие агрессивных сред и механических нагрузок. Для прокладки в грунтах с высокой коррозионной активностью или наличием блуждающих токов рекомендуется использовать кабели с усиленной изоляцией и специальными защитными покрытиями.
В помещениях с повышенной пожароопасностью и на объектах с высокими требованиями к пожарной безопасности применяются исполнения ВБбШвнг(А) и ВБбШвнг(А)-LS, которые не распространяют горение при групповой прокладке и отличаются пониженным дымо- и газовыделением. Такие кабели соответствуют категории А по нераспространению горения согласно ГОСТ Р МЭК 60332-3-22.
При прокладке в условиях высоких или низких температур выбираются соответствующие климатические исполнения тропическое или холодостойкое. Для ответственных объектов и систем с высокими требованиями к надёжности рекомендуется использовать кабели с многопроволочными жилами, которые имеют большую гибкость и устойчивость к вибрационным нагрузкам. Важно также учитывать допустимые усилия при тяжении на этапе монтажа и не превышать установленные значения, чтобы избежать повреждения изоляции и токопроводящих жил.
При вертикальной прокладке необходимо учитывать массу кабеля и использовать специальные зажимные устройства для распределения нагрузки и предотвращения соскальзывания. Срок службы кабеля ВБбШв достигает 30 лет, что подтверждается многолетним опытом эксплуатации данной продукции в различных отраслях промышленности, энергетики и строительства.
Правильный выбор, грамотный монтаж и соблюдение условий эксплуатации гарантируют надёжную и бесперебойную работу кабельных линий на протяжении всего расчётного срока службы.
Монтаж и разделка кабеля ВБбШв
Процесс монтажа кабеля ВБбШв требует строгого соблюдения технологических норм и правил техники безопасности. Перед началом работ по прокладке необходимо выполнить разбивку трассы на отдельные участки протяжённостью 15-20 метров, после чего провести исследование кабеля методом индикации волнового сопротивления.
- При замере разницы сопротивления на окончаниях кабеля её показатели должны быть равны друг другу. Для механизации процесса укладки применяются кабелеукладчики, позволяющие сократить сроки монтажных работ до 30 раз эти устройства осуществляют рыхление почвы и срезают препятствия на пути укладки, такие как корни деревьев.
- Разделка кабеля ВБбШв представляет собой систему последовательных операций по удалению с токопроводящих жил защитных покровов и слоёв изоляции. Процесс выполняется ступенчато: сначала на расстоянии А от конца кабеля на наружном ПВХ-шланге делают кольцевой и продольный надрезы на половину толщины, после чего шланг удаляют.
- Затем поверх брони на расстоянии 40 мм от среза шланга накладывают проволочный бандаж из оцинкованной стали, надрезают и снимают броню вместе с подушкой. Далее удаляется поясная изоляция, а изолированные жилы разводят и выгибают, обеспечивая радиус изгиба не менее установленных норм.
Особое внимание при разделке уделяют защите от порезов и задиров на жильной изоляции, поскольку повреждения могут стать причиной выхода линии из строя.
Правила прокладки в различных условиях
При прокладке кабеля ВБбШв в земле глубина траншеи должна составлять не менее 700 мм с учётом показателей промерзания грунтов. В траншее кабель сначала засыпают песком, затем слоем мелкого грунта толщиной 30 см и снова песком высотой 20 см. Поверх устанавливают сигнальную ленту, после чего производят окончательную присыпку и уплотнение земли. Дистанция от кабельной линии до канализационных и водопроводных труб должна быть не менее 600 мм, а до газопроводных труб не менее 1000 мм.
При прокладке группы кабелей в одной траншее их укладывают с промежутками не менее 100 мм друг от друга.
Для прокладки под автомобильными дорогами требуется дополнительное бронирование: кабель помещают внутрь толстостенных полиэтиленовых или керамических труб, что исключает сдвиги и механические воздействия на монтируемый кабель.
При прокладке внутри зданий кабель ВБбШв проводят по существующим пластиковым каналам в стенах и потолках, а при их отсутствии пробивают дополнительные каналы. Проложенный кабель фиксируется специальными стяжками с шагом 30 см, после чего канал закрывается слоем штукатурки с последующим выравниванием и шлифовкой поверхности. Работы по монтажу кабеля ВБбШв разрешается выполнять при температуре не ниже -15°С, при более низких температурах требуется предварительный подогрев кабеля.
Сравнение с альтернативными типами кабелей
На рынке силовых кабелей ВБбШв имеет несколько альтернативных исполнений, каждое из которых обладает своими преимуществами. Кабель АВБбШв представляет собой аналог с алюминиевыми жилами вместо медных. Такое исполнение значительно легче по массе и экономичнее по стоимости, что делает его привлекательным для бюджетных проектов и гражданского строительства. Однако алюминиевые жилы уступают медным по токопроводимости, поэтому для высоконагруженных систем предпочтительнее использовать ВБбШв.
Другой альтернативой является кабель ПвБбШв, у которого базовая изоляция жил выполнена из вулканизированного полиэтилена вместо ПВХ. Полиэтиленовая изоляция обеспечивает лучшую защиту от ультрафиолетового излучения и повышенную устойчивость к химическому воздействию, что делает ПвБбШв предпочтительным для прокладки в агрессивных средах и на открытом воздухе. При этом ПвБбШв легче по массе, что упрощает его транспортировку и монтаж. Однако в условиях высоких механических нагрузок и вероятности повреждений ВБбШв остаётся более надёжным решением благодаря стальной броне.
Исполнение ВБбШвнг(А)-LS предназначено для групповой прокладки в кабельных сооружениях и помещениях оно не распространяет горение и характеризуется пониженным дымо- и газовыделением.
Контроль состояния и диагностика кабельных линий
Контроль состояния кабельных линий ВБбШв осуществляется комплексом мероприятий, включающих визуальные осмотры и инструментальные проверки. Визуальные обзоры проводятся электромонтёром по установленному графику, а также выборочно инженерно-техническим персоналом в период паводков, после сильных дождей и при отключении линии от релейной защиты.
Ревизии трасс кабелей, проложенных в грунте, выполняются один раз в три месяца; трасс в шахтах, туннелях и коллекторах один раз в шесть месяцев; трасс под усиленным покрытием один раз в год.
При проведении приёмо-сдаточных испытаний после прокладки или ремонта наиболее эффективным методом является испытание напряжением сверхнизкой частоты.
Кабель в течение 15 и более минут подвергается воздействию напряжения, в 2-3 раза превышающего рабочее, что даёт наилучшее представление о состоянии изоляции. Альтернативными методами контроля служат измерение сопротивления изоляции мегаомметром и проверка высоким постоянным напряжением. При обнаружении дефектов применяют импульсный метод для определения места повреждения, метод колебательного заряда при заплывающих пробоях или ёмкостной метод при обрывах жил.
Периодически выполняются расчёты нагрузок кабельных линий, проверка степени нагрева, антикоррозионная обработка металлической обмотки и контроль состояния концевых заделок в распределительных и трансформаторных подстанциях.
