Клиноременная передача - один из самых распространенных способов передачи механической энергии в мире. Ее сердце два элемента: гибкий ремень и жесткий клиновой шкив. Если о ремнях написано много, то шкивы часто незаслуженно остаются в тени, хотя их геометрия, материал и состояние напрямую определяют КПД системы, которое может достигать 96%. В этой статье мы проведем технический аудит клиновых шкивов: от заводских маркировок и моделей до анализа причин проскальзывания, перегрева и преждевременного выхода из строя оборудования.

От стиральных машин до сельхозтехники:

Клиновые шкивы https://opt-privod.ru/shkivyi-dlya-remnej/klinovyie-shkivyi/klinovyie-shkivyi-spz/ используются везде, где требуется передача крутящего момента на расстоянии с возможностью демпфирования нагрузок. Их можно встретить в трех макрокатегориях техники:

• Автомобильная и спецтехника: Здесь шкивы работают в условиях ограниченного пространства и высоких температур. Они приводят генераторы, насосы гидроусилителя, компрессоры кондиционеров и вентиляторов системы охлаждения. Инженеры постоянно борются с проблемой отклика шкива на резкое ускорение (например, при открытии дроссельной заслонки), чтобы избежать проскальзывания ремня в первый момент ускорения.
• Промышленное и сельскохозяйственное машиностроение: Станки, компрессоры, дробилки, транспортеры. На горнодобывающем оборудовании (дробилках) и в сельхозтехнике (комбайнах, тракторах) используются массивные чугунные шкивы, способные выдерживать колоссальные ударные нагрузки.
• Общее машиностроение и бытовая техника: От приводов стиральных машин до промышленных вентиляционных установок и электроинструмента.

Марки, модели и конструктивные стандарты

Технический специалист должен «читать» шкив по его маркировке и геометрии. Не существует единой модели «Клиновой шкив Х», есть система классификации по стандартам и профилям.

Стандарты и профили

Шкивы разрабатываются под конкретные сечения ремней, и их профиль (угол канавки, ширина, высота) строго регламентирован.

• Европейский стандарт (ISO): Шкивы ISOMEC Polydrive (например, серия PK) соответствуют стандарту ISO 9982. Они предназначены для современных узких клиновых ремней с высоким КПД передачи.
• Американский стандарт (ANSI/RMA): Широко распространены шкивы серий 3V, 5V, 8V (для узких ремней) и классические A, B, C, D (для ремней нормального сечения). Например, модель 8V1320TB расшифровывается как шкив под профиль 8V с определенным посадочным диаметром и типом ступицы.
• Специализированные серии: Существуют шкивы для конкретных задач, например, SPC - для мощных узких ремней в тяжелом машиностроении. Модель 425C5TL 5-ручьевой шкив с наружным диаметром 434,6 мм и расчетным диаметром 425 мм, предназначенный для ремней профиля C или SPC.

Конструктивные особенности

• Исполнение ступицы: Модели могут идти с готовым расточенным отверстием или, что чаще в профессиональной среде, под конусные втулки (taper lock bushings). Это решение (например, для втулки 4040) позволяет использовать один шкив на валах разного диаметра и обеспечивает легкость монтажа.
• Количество ручьев: Варьируется от 1 до 12 и более в зависимости от передаваемой мощности. Шкивы для многоручьевой передачи (banded belts) требуют особого внимания к разности диаметров ручьев при износе.

Технические характеристики (на примерах)

Рассмотрим технические параметры на основе каталогов производителей:

Примечание: Балансировка шкивов является критическим параметром. Дисбаланс для высокооборотных моделей не должен превышать 1г или 0,1% от массы.

 Почему шкивы выходят из строя и возникает проскальзывание

Даже идеальный ремень не будет работать на изношенном шкиве. Проблемы с передачей (проскальзывание, нагрев, шум) часто являются симптомами болезней самого шкива.

Проскальзывание (Slippage) и его первопричины

Проскальзывание потеря передачи крутящего момента. На начальных этапах (до 4% проскальзывания) эффективность падает незначительно, но при достижении 8% проскальзывания КПД передачи обрушивается до 80%, и привод перестает функционировать. Причины, связанные со шкивом:

• Износ ручьев («Dished out» effects): Со временем под нагрузкой стенки канавок шкива изнашиваются и принимают вогнутую форму. Ремень перестает правильно расклиниваться в канавке, проседает, касается дна, и сила трения резко падает. Критический износ - более 0,06 мм от первоначального профиля.
• Несоосность (Misalignment): Если валы непараллельны или шкивы смещены, ремень входит в канавку под углом. Это вызывает радиальное скольжение ребер ремня по стенкам, вибрацию и треск. Допустимый угол несоосности часто ограничивается менее 1/3 градуса для нормальной работы.
• Замасливание / Загрязнение: Масло или грязь в канавке шкива кардинально снижают коэффициент трения. Это приводит к нагреву из-за проскальзывания.
• Недостаточное натяжение: Хотя это проблема настройки, слабина позволяет ремню "буксовать" по шкиву, что приводит к "засаливанию" и тепловому старению поверхности ремня.

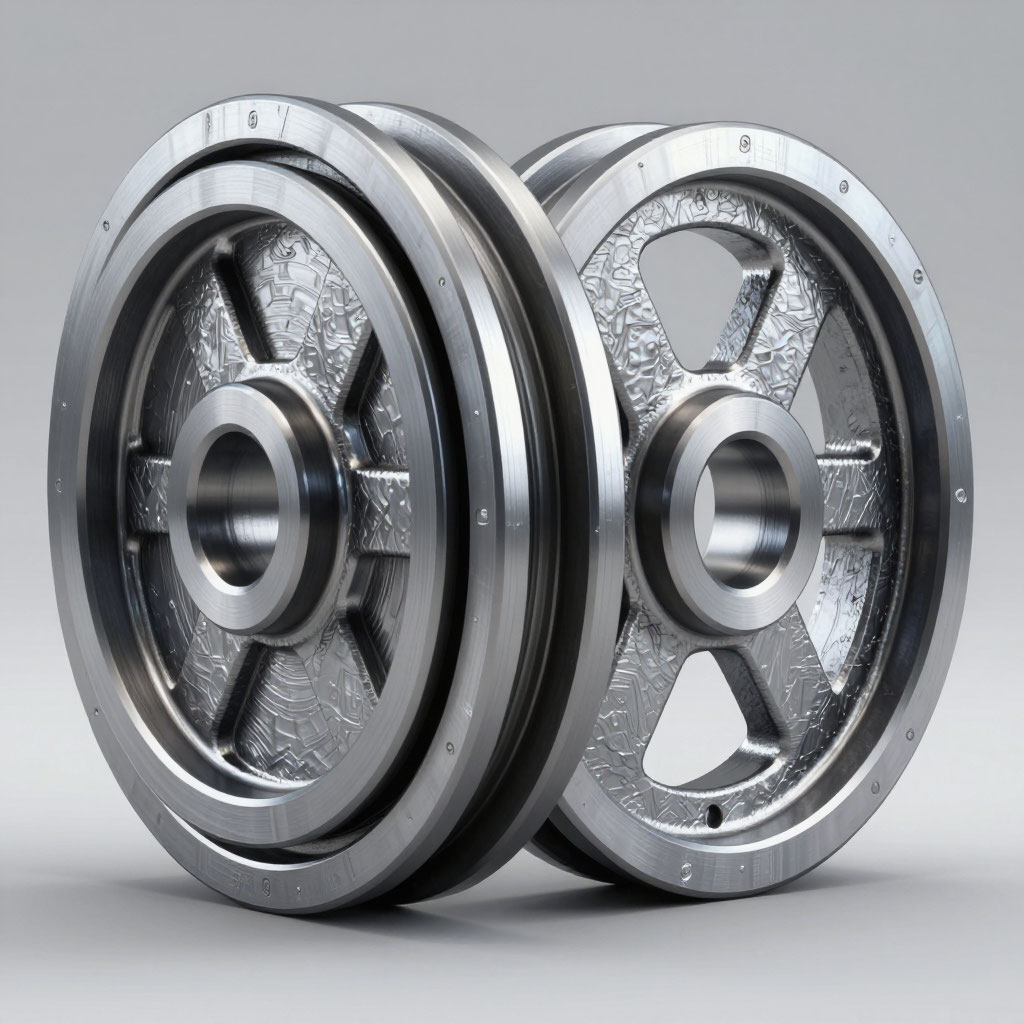

Перегрев шкивов

Нагрев следствие трения. Если шкив горячий на ощупь (сверх температуры окружающей среды от работы механизмов), нужно искать причину:

• Неверный подбор пары: Если ведущий шкив нагревается сильно, а ведомый слабо - проскальзывает ведущий. Если греется ведомый - проблема в угле канавки или перегрузке по моменту на ведомой стороне.
• Балансировка: Дисбаланс шкива вызывает вибрацию, микро-проскальзывания и локальный нагрев.

Шум как диагностический признак

• Визг при трогании/нагрузке: Классический признак недостаточного натяжения или замасливания. Ремень трется не передавая момент.
• Треск (Chirping): Возникает из-за несоосности шкивов. Ремень "закусывает" в канавке.
• Рычание / Скрежет (Growling): Указывает на износ подшипников в самом шкиве или натяжителе.

 Дефекты, ведущие к разрушению

• Трещины на дне канавки: Следствие усталости металла или ударов. Такой шкив подлежит немедленной замене.
• Коррозия (Ржавчина): Нарушает чистоту поверхности (Ra). Шероховатость поверхности канавки должна быть менее Ra 6.3, иначе ремень будет быстро изнашиваться абразивным способом.

Замеры, и дефектовка

Диагностика состояния шкива должна проводиться при каждой замене ремня. Недостаточно просто надеть новый ремень на старый шкив частая ошибка, ведущая к быстрому выходу из строя нового ремня.

Что проверять:

1. Профиль канавки специальным шаблоном.
2. Соосность валов лазерным инструментом.
3. Состояние посадочного отверстия и шпонки (люфт на валу недопустим).
4. Шкивы на ощупь и на слух при работе.

Клиновые шкивы высокотехнологичные изделия, требующие уважения. Понимание их маркировки (SPC, 8V, PK) и физики контакта с ремнем позволяет достичь той самой эффективности в 96% и обеспечить долговечную работу привода. Игнорирование же износа шкива неизбежно ведет к проскальзыванию, перегреву и остановке производства.
