Современное производство металлоконструкций предъявляет высокие требования к точности обработки трубного проката. Сегодня лазерная резка труб это передовой метод, который позволяет достигать микронной точности, высокой производительности и экономии материала.
Эта технология успешно заменяет традиционные механические способы резки, обеспечивая чистое и аккуратное резание с минимальной зоной термического влияния.
Что такое лазерная резка труб с ЧПУ

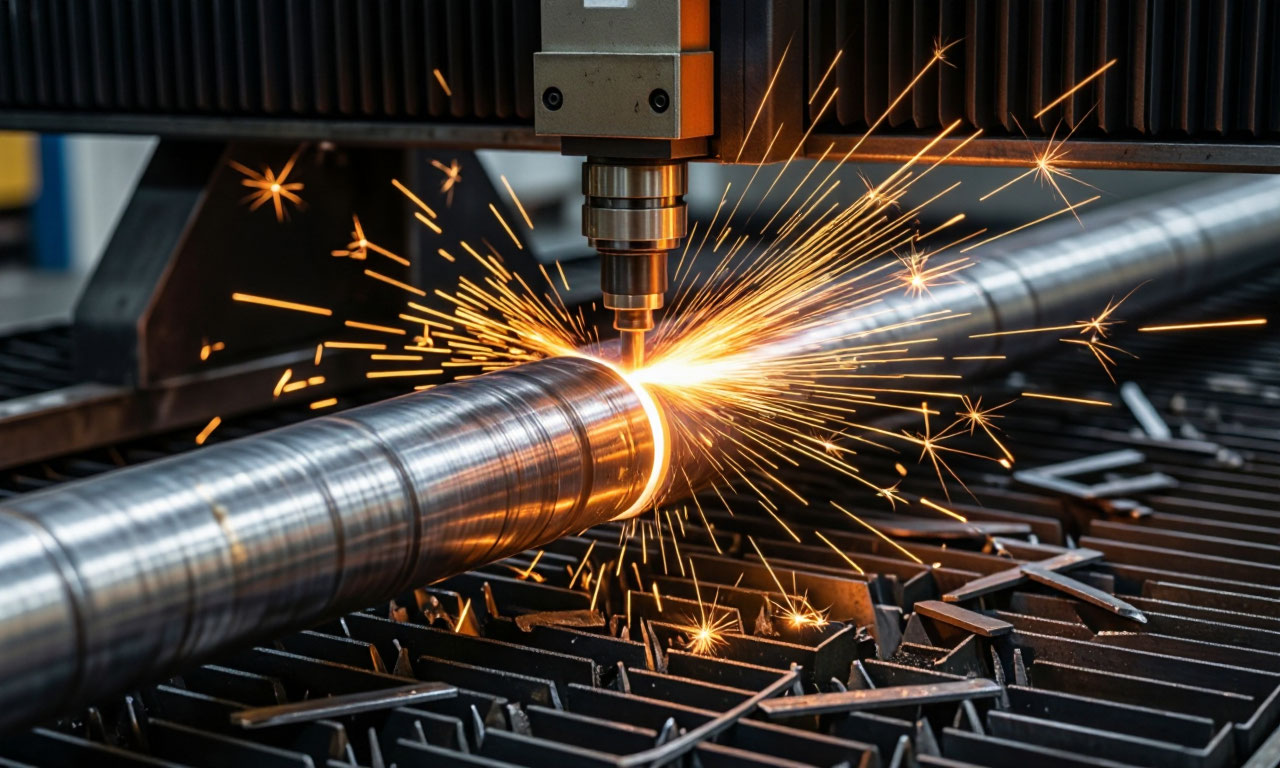

Лазерная резка труб с ЧПУ это высокотехнологичный процесс обработки труб и профилей с использованием сфокусированного лазерного луча, управляемого компьютерной системой. В основе технологии лежит взаимодействие мощного лазерного излучения с поверхностью металла, в результате которого материал нагревается, плавится и испаряется по заданной траектории. Процесс происходит бесконтактно, что исключает механическое воздействие на заготовку и связанные с ним деформации.
Оборудование для лазерной резки труб представляет собой сложную производственную систему, объединяющую несколько ключевых компонентов. Это источник лазерного излучения высокой мощности, прецизионная система движения с ЧПУ, управляющая высокоскоростными приводами и поворотной осью для вращения трубы, а также специализированное программное обеспечение CAD/CAM, преобразующее трехмерные чертежи деталей в точные машинные инструкции.
Современные станки оснащаются волоконными лазерами мощностью от 1 до 12 кВт, которые обеспечивают высокое качество луча с фактором M² менее 1.2. Это позволяет резать металл с высокой плотностью энергии и минимальной расходимостью луча, что критически важно для получения чистых кромок и высокой скорости обработки. Станки могут работать с различными типами профилей: круглыми, квадратными, прямоугольными, овальными и фасонными.
Принцип работы и технологический процесс
Технологический процесс лазерной резки труб начинается с создания трехмерной модели детали в системе автоматизированного проектирования. Инженер разрабатывает модель конечного изделия, после чего CAM-программа выполняет "развертку" всех элементов отверстий, пазов, вырезов, скосов и контуров на плоскую поверхность трубы с учетом её геометрии и диаметра.
- Далее система рассчитывает оптимальную траекторию движения режущей головки, углы поворота трубы и параметры лазерного излучения. На этом этапе учитываются тип и толщина материала, требуемое качество кромки и скорость обработки. В результате формируется управляющая программа на языке G-код, которая загружается в систему ЧПУ станка.

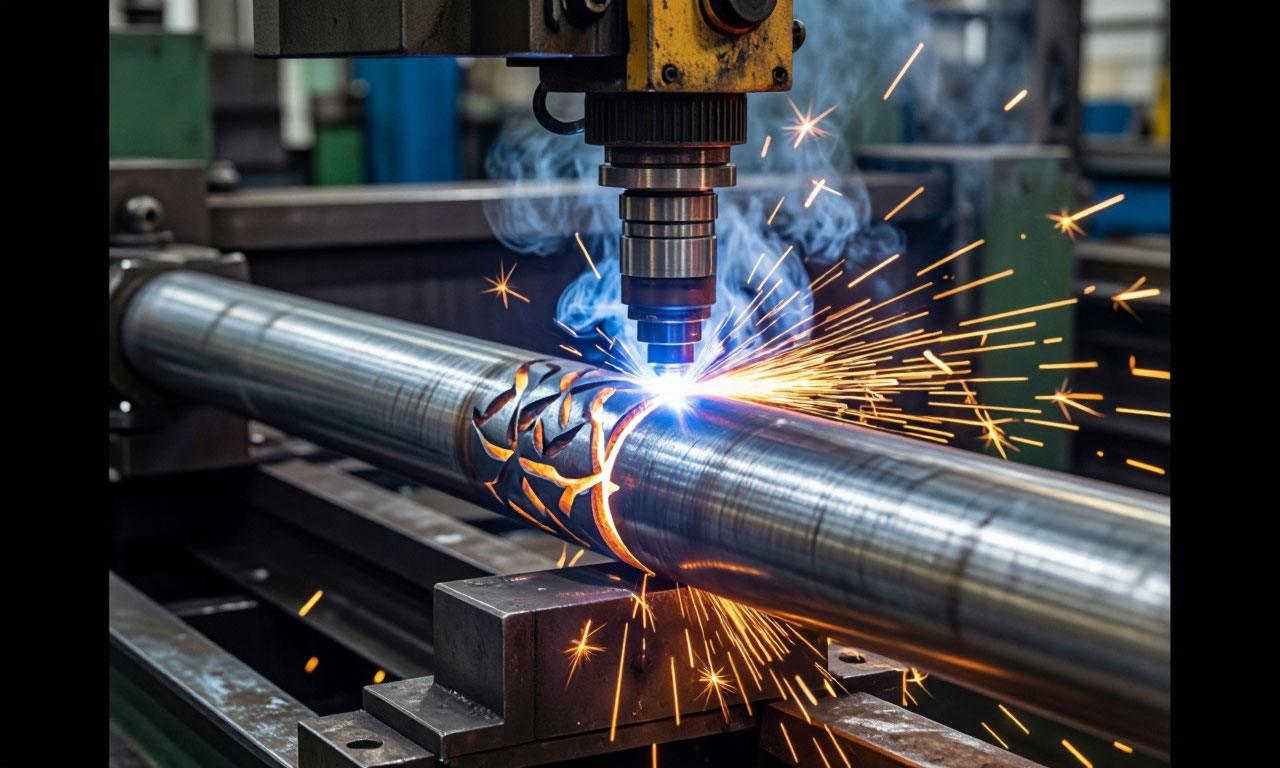

- Непосредственно резка происходит следующим образом: в патроны станка загружается труба заданной длины, после чего самоцентрирующиеся патроны надежно фиксируют заготовку. Во время обработки мощная ось C обеспечивает точное вращение трубы, а лазерная головка движется вдоль неё по заданной траектории.
- Сфокусированный лазерный луч мгновенно расплавляет или испаряет металл вдоль линии реза, а вспомогательный газ (азот, кислород или сжатый воздух) удаляет расплавленный материал из зоны резания.
Для работы с длинномерными трубами применяются подвижные люнеты, которые поддерживают заготовку и предотвращают её провисание. Модульная конструкция современных станков позволяет оснащать их системами автоматической загрузки и выгрузки, что обеспечивает непрерывный производственный цикл и снижает влияние человеческого фактора.
Программное обеспечение и системы управления
Эффективность лазерной резки труб во многом определяется качеством программного обеспечения и системы ЧПУ. Современные контроллеры, такие как FSCUT3000DE, построены на базе технологии EtherCAT, обеспечивающей высокоскоростную связь между компонентами системы. Это критически важно для синхронизации движения осей, управления лазером и обработки сигналов в реальном времени.
Специализированное ПО TubePro предоставляет широкий функционал для настройки и управления процессами резки. Система поддерживает импорт файлов в форматах DXF и STEP, автоматическое распознавание геометрии труб и листов, калибровку осей и настройку параметров резания для различных материалов. Программа также включает инструменты для симуляции процесса резки, анализа времени выполнения и оптимизации маршрутов движения резака.
Важной функцией современных систем управления является автоматическая компенсация деформаций трубы. Технология Active Scan сканирует геометрию заготовки и корректирует траекторию резки с учётом овальности или других отклонений формы. Это гарантирует точное сопряжение деталей даже при использовании труб с неидеальной геометрией.
Типы обрабатываемых материалов
Лазерная резка труб с ЧПУ демонстрирует высокую эффективность при работе с широким спектром материалов. Технология позволяет обрабатывать углеродистые и конструкционные стали, нержавеющую сталь различных марок, алюминий и алюминиевые сплавы, оцинкованные трубы и профили.
Каждый материал требует индивидуальной настройки параметров резки. Для углеродистой стали часто применяется кислород в качестве вспомогательного газа, который вступает в экзотермическую реакцию с расплавленным металлом, увеличивая скорость резки. При обработке нержавеющей стали и алюминия используется азот, который предотвращает окисление кромки и обеспечивает чистый, не требующий дополнительной обработки срез.
Лазерная резка особенно эффективна для тонкостенных изделий, где традиционные механические методы часто приводят к деформации заготовки. Благодаря минимальному термическому воздействию и бесконтактному характеру процесса, тонкостенные трубы сохраняют свою геометрию, а кромка остается аккуратной и не требует дополнительной обработки.
| Материал | Толщина, мм | Вспомогательный газ | Скорость резки, м/мин | Качество кромки |
|---|---|---|---|---|
| Углеродистая сталь | 1-25 | Кислород | 1-12 | Светлая, с оксидной пленкой |
| Нержавеющая сталь | 0.5-20 | Азот | 0.5-8 | Чистая, без окисления |
| Алюминий и сплавы | 0.5-16 | Азот, сжатый воздух | 0.3-7 | Чистая, матовый блеск |
| Оцинкованная сталь | 0.5-6 | Азот | 1-9 | Чистая, с сохранением цинка |
| Конструкционная сталь | 2-20 | Кислород | 0.8-10 | Небольшая окалина |
Преимущества лазерной резки труб
Точность и повторяемость результатов являются ключевыми преимуществами технологии. Стандартные допуски составляют ±0.05-0.1 мм, что обеспечивает идеальное сопряжение деталей при сборке и сварке. Все детали в партии идентичны, что исключает проблемы с подгонкой и ускоряет последующие технологические операции.
Производительность оборудования значительно превосходит традиционные методы. Полная обработка сложной детали со множеством отверстий и пазов занимает секунды или минуты, тогда как при использовании механических способов процесс мог бы растянуться на часы. Один станок лазерной резки заменяет несколько единиц оборудования пилы, сверлильные станки, фрезерные установки и высвобождает производственные площади.
Экономия материала достигается за счет узкой ширины реза (от 0.1 до 0.2 мм) и передовых алгоритмов раскроя, которые оптимально распределяют детали по длине трубы. Это особенно важно при работе с дорогостоящими материалами, такими как нержавеющая сталь или специальные сплавы. Снижение отходов может достигать 19-27% в зависимости от сложности деталей.
Исключение дорогостоящих вторичных операций еще одно важное преимущество. После лазерной резки детали не требуют удаления заусенцев, снятия фасок или дополнительной механической обработки. Все необходимые отверстия, пазы, скосы и фигурные вырезы формируются за один проход, и детали сразу готовы к сварке или сборке.
Виды профилей и возможности обработки
Оборудование для лазерной резки способно обрабатывать трубы и профили различных сечений. Это круглые трубы диаметром от 15 до 320 мм и более, квадратные профили со стороной до 250 мм, прямоугольные трубы с соотношением сторон до 2:1, овальные и эллиптические профили, а также фасонные изделия сложной геометрии.
Станки успешно работают с открытыми профилями швеллерами, уголками, Н-профилями различных размеров. Для обработки таких профилей используются специализированные зажимные приспособления и программное обеспечение, учитывающее особенности геометрии заготовки.
Длина обрабатываемых труб может достигать 12 метров при использовании систем с подвижными люнетами и автоматической подачей. Толщина стенки для стали составляет до 25 мм, для алюминия до 16 мм. Тяжелые трубы весом до 300 кг на метр могут обрабатываться на специальных станках с усиленной конструкцией и мощными приводами.
Применение в различных отраслях
Лазерная резка труб нашла широкое применение в машиностроении, где требуется изготовление сложных деталей для рам, каркасов, опор и кронштейнов. Точность сопряжения элементов напрямую влияет на прочность и надежность конечных изделий, что делает технологию незаменимой при производстве сельскохозяйственной, строительной и дорожной техники.
В нефтегазовой отрасли лазерная резка труб является стратегической технологией для изготовления подводных манифольдов, перемычек, насосно-компрессорных труб и трубопроводов. Точность обработки кромок имеет критическое значение для предотвращения утечек, сопротивления коррозии и вибрационной усталости. Применение лазера позволяет сократить зону термического влияния до 0.15-0.2 мм, что в несколько раз меньше, чем при плазменной или газовой резке.
Мебельное производство активно использует лазерную резку для создания каркасов стульев, столов, кроватей и другой мебели из металла. Эстетичный вид сварных швов и отсутствие деформаций позволяют производить высококачественную продукцию с минимальной последующей обработкой. В производстве фитнес-оборудования технология применяется для изготовления силовых рам и тренажеров с высокими требованиями к точности сборки.
Рекламная и выставочная индустрия ценят возможность создания сложных конструкций с фигурными вырезами, логотипами и декоративными элементами непосредственно на трубах. Это открывает новые возможности для дизайнеров и архитекторов, позволяя воплощать самые смелые проекты без ограничений традиционных технологий обработки.
Экономическая эффективность технологии
Инвестиции в оборудование для лазерной резки труб окупаются за счет значительного снижения затрат на оплату труда, расходные материалы и вспомогательные операции. Примеры из практики показывают, что станок стоимостью около 165 000 долларов может окупиться менее чем за 9 месяцев за счет экономии на обработке 60 000 концов труб в год.
Снижение трудозатрат достигается за счет автоматизации процесса и замены нескольких операторов на одного, обслуживающего станок. В указанном примере четыре оператора, работающих на ленточной пиле и шлифовальных станках, были заменены одним оператором лазерного комплекса. Время обработки одного конца трубы сократилось с 8 минут до 45 секунд, что повысило производительность более чем в 10 раз.
Экономия на расходных материалах также существенна. Исключение абразивных кругов, отрезных дисков, смазывающих жидкостей и других расходников снижает операционные затраты. Кроме того, снижается потребление сварочной проволоки за счет уменьшения зазора в соединениях с 1.5-3.0 мм до 0.2-0.4 мм. Это сокращает расход проволоки и время работы сварщика.
Снижение процента брака важный фактор экономии. При ручной обработке количество бракованных деталей может достигать 1.5%, тогда как при лазерной резке этот показатель снижается до 0.1%. Это означает существенную экономию на переделках и замене испорченного материала.
| Показатель | Традиционная резка | Лазерная резка ЧПУ | Экономия, % | Примечание |
|---|---|---|---|---|
| Время обработки детали, мин | 8 | 0.75 | 90.6 | 10-кратное ускорение |
| Зазор в соединении, мм | 1.5-3.0 | 0.2-0.4 | 75-85 | Меньше сварочной проволоки |
| Брак, % | 1.5 | 0.1 | 93.3 | Высокая повторяемость |
| Количество операторов | 4 | 1 | 75 | Один на несколько станков |
| Отходы материала, % | 15-25 | 5-8 | 60-70 | Оптимальный раскрой |
Особенности работы с различными металлами
Обработка нержавеющей стали требует использования азота в качестве вспомогательного газа высокого давления. Это предотвращает окисление кромки и образование окалины, обеспечивая чистый, светлый срез без дополнительной обработки. Качество реза напрямую влияет на коррозионную стойкость деталей и их внешний вид.
Для углеродистой и конструкционной стали часто применяется кислород, который ускоряет процесс резки за счет экзотермической реакции. Однако при этом на кромке образуется тонкий слой оксида, который может потребовать удаления перед сваркой в зависимости от требований к качеству соединения.
Алюминий и его сплавы отличаются высокой отражающей способностью и теплопроводностью, что требует использования лазеров большей мощности и специальных настроек. Для алюминиевых труб применяется азот или сжатый воздух, обеспечивающие чистое резание без образования заусенцев. Важно учитывать, что алюминиевые сплавы более подвержены термической деформации, поэтому параметры резки должны подбираться особенно тщательно.
Оцинкованные трубы требуют особого подхода из-за наличия цинкового покрытия, которое при лазерной резке может испаряться с образованием токсичных паров. Современные станки оснащаются эффективными системами вентиляции и фильтрации, а параметры резки оптимизируются для минимизации испарения и сохранения защитного покрытия на кромке.
Сложная геометрия и специальные операции
3D-резка позволяет выполнять сложные пространственные операции, недоступные для традиционных методов. Это врезки под углом ("рыбий рот"), составные скосы с переменным углом вдоль кромки, фаски на отверстиях и торцах труб. Точность профиля при выполнении таких операций составляет ±0.05 мм, что обеспечивает идеальное сопряжение элементов при сварке.
Программное обеспечение позволяет выполнять развертку сложных элементов на поверхности трубы с учетом её диаметра и формы сечения. Это означает, что отверстия и пазы, спроектированные в 3D-модели, автоматически пересчитываются в плоские развертки с корректировкой на кривизну поверхности. Система предотвращает столкновения режущей головки с заготовкой и оптимизирует траекторию движения для достижения максимальной производительности.
Возможность гравировки и маркировки непосредственно на трубе расширяет функциональность оборудования. На детали могут быть нанесены номера деталей, коды партий, QR-коды для прослеживаемости, логотипы производителя. Глубокая гравировка выдерживает последующую пескоструйную обработку и гидроиспытания, что особенно важно для ответственных отраслей промышленности.
Контроль качества и точности
Системы контроля качества встроены в технологический процесс и работают в реальном времени. Мониторинг параметров резки позволяет оперативно корректировать мощность, скорость и фокусировку лазера при отклонениях свойств материала или геометрии трубы.
Измерение готовых деталей проводится с использованием штангенциркулей, калибров и координатно-измерительных машин. В серийном производстве проверяется каждая партия деталей, а для критически важных компонентов может проводиться 100% контроль. Точность позиционирования проверяется по контрольным точкам на деталях сложной геометрии.
Визуальный контроль качества кромки выявляет наличие заусенцев, окалины, окисления или следов прижога. При правильной настройке параметров резки кромка получается чистой, ровной, без термического обесцвечивания. Для особо ответственных деталей может проводиться контроль шероховатости поверхности и микроструктуры кромки.
Выбор оборудования и настройка параметров
Выбор источника лазера определяется типами и толщиной обрабатываемых материалов. Для тонкостенных труб достаточно лазера мощностью 1-3 кВт, в то время как для резки труб толщиной 15-20 мм требуется мощность 6-12 кВт. Важно учитывать не только мощность, но и качество луча, от которого зависят скорость резки и качество кромки.
Системы автоматической загрузки и разгрузки существенно повышают производительность и окупаемость оборудования. Это особенно важно при серийном производстве, где время загрузки-разгрузки может составлять значительную долю от общего времени цикла. Модульный принцип построения станков позволяет выбирать конфигурацию в соответствии с конкретными производственными задачами.
Настройка параметров резки требует учёта множества факторов: тип и марка материала, его толщина, требуемое качество кромки, скорость обработки. Современные системы предлагают готовые библиотеки параметров для различных материалов, которые могут быть адаптированы под конкретные условия. Для получения высокого качества резки важна правильная фокусировка лазерного луча и выбор вспомогательного газа с подходящим давлением.
Автоматизация технологической подготовки производства сокращает время между проектированием и запуском в производство. Прямой импорт файлов из CAD-систем, таких как SolidWorks, через специализированные CAM-приложения позволяет быстро генерировать управляющие программы для станков, исключая ошибки ручного программирования.
Перспективы развития технологии
Развитие лазерной резки труб движется в сторону увеличения мощности источников излучения, совершенствования систем управления и расширения функциональности оборудования. Появляются гибридные установки, сочетающие лазерную резку с фрезерной обработкой, сверлением и нарезанием резьбы в одном технологическом цикле.
- Искусственный интеллект начинает активно внедряться в системы управления лазерными комплексами. Алгоритмы машинного обучения анализируют параметры процесса в реальном времени и автоматически оптимизируют режимы резки в зависимости от свойств материала и геометрии заготовки.
- Это позволяет достигать максимальной производительности и качества при минимальном участии оператора.
Технология лазерной очистки и подготовки поверхности интегрируется в производственные линии, позволяя непосредственно перед сваркой удалять оксиды и загрязнения с торцов труб. Лазерный аддитивный ремонт позволяет восстанавливать изношенные поверхности деталей, наплавляя специальные сплавы с точным контролем толщины слоя.
Лазерная резка труб ЧПУ продолжает эволюционировать как универсальная и высокоэффективная технология обработки металлопроката. Сочетание точности, производительности и гибкости делает её незаменимым инструментом в современном производстве, способным решать задачи любой сложности от единичных экспериментальных образцов до крупносерийного выпуска деталей.
