Продукция серии РГМ представляет собой специализированные гибкие трубопроводы, рассчитанные на эксплуатацию в условиях высоких давлений и агрессивных сред. Технические условия ТУ 3642-003-80018215-2015 регламентируют производство этих изделий, которые находят применение в наземной, морской и авиационной технике.

Металлорукав высокого давления проходит сертификацию по стандартам ГОСТ Р, а производственные мощности предприятий-изготовителей соответствуют требованиям международного стандарта ISO 9001:2015.

Конструктивные особенности и материал изготовления

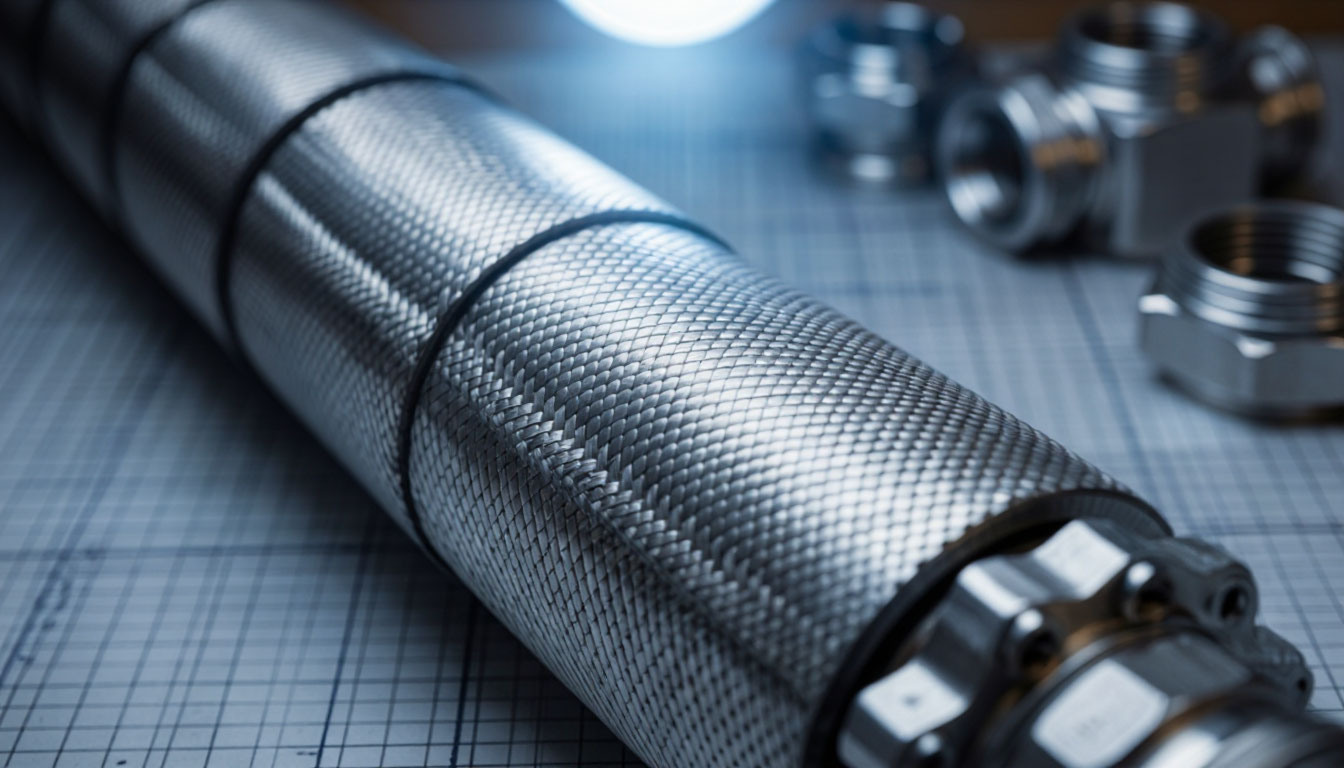

Базовым элементом металлорукава высокого давления РГМ является сильфон - тонкостенная гофрированная труба, которая обеспечивает гибкость изделия. Гофрированная конфигурация позволяет рукаву сохранять герметичность при многократных изгибах, что критически важно для систем с подвижными соединениями.

Поверх сильфона наносится оплетка из стальной проволоки. Оплетка выполняет две функции: защищает внутреннюю гофрированную оболочку от механических повреждений и служит силовым каркасом, воспринимающим внутреннее давление рабочей среды. Благодаря оплетке металлорукав выдерживает гидроудары и пульсации давления без разрушения.

Для производства компонентов используется хромоникелевая титаносодержащая нержавеющая сталь аустенитного класса (преимущественно марки AISI 304 или 09Х18Н9). Аустенитные стали не увеличивают твердость при термической обработке и не обладают магнитными свойствами, что важно для работы в чувствительных к намагничиванию системах.

Все соединительные элементы привариваются к сильфону методом аргонодуговой сварки. Этот метод обеспечивает высокую прочность и герметичность соединения, исключая риск утечек при циклических нагрузках.

Нормативная база и технические условия

Производство металлорукавов РГМ осуществляется в строгом соответствии с ТУ 3642-003-80018215-2015 для основной линейки изделий. Для продукции специализированного назначения применяется ТУ 3642-002-80018215-2015.

Диапазон условных проходов выпускаемой продукции составляет от 6 до 300 мм. Рабочее давление варьируется от глубокого вакуума до 35 МПа (350 кгс/см²). Температурный диапазон эксплуатации простирается от -270°C до +650°C, что позволяет использовать рукава для криогенных сред и высокотемпературных теплоносителей.

Запас прочности, закладываемый при проектировании, составляет 400% от рабочего давления. Двукратный запас (относительно рабочего) гарантирует сохранность изделия при возникновении гидроударов, а четырехкратный обеспечивает надежность при пиковых нагрузках.

Гибкость изделий дифференцируется на три типа: стандартная (для общепромышленного применения), повышенная (для монтажа в стесненных условиях).

Металлорукава общепромышленного назначения

Эта группа продукции предназначена для наземной эксплуатации в составе стандартного промышленного оборудования. Включает четыре основных типа присоединительной арматуры, каждый из которых оптимизирован под конкретные условия монтажа и эксплуатации.

• Изделия под приварку (серии РГМ и 4655А) оснащаются патрубками, которые ввариваются в трубопроводную систему. Это решение обеспечивает максимальную герметичность и надежность соединения, что критично для стационарных установок с высокими требованиями к отсутствию утечек. Металлорукав 4655А производится на основе оболочки типа СРГС (стальные рукава герметичные сварные). Технология изготовления предусматривает формовку спиральной гофрированной трубы из стальной ленты толщиной 0,15–0,40 мм с последующей контактно-шовной сваркой по вершине гофра. Диапазон диаметров - от 20 до 350 мм, рабочее давление составляет до 4,0 МПа (40 кгс/см²) для диаметров до 50 мм.
• Фланцевые исполнения производятся по стандартам ГОСТ, ASME и DIN. Выбор фланцевого соединения оправдан при частом демонтаже оборудования для обслуживания, а также при необходимости подключения к стандартным фланцевым ответным частям. Фланцевое соединение обеспечивает надежную фиксацию и простоту замены рукава без применения специального инструмента.
• Резьбовые соединения востребованы в системах среднего давления и при монтаже трубопроводов малого диаметра. Резьба позволяет быстро подключить рукав к существующей арматуре без сварочных работ.
• Быстроразъемные соединения (БРС) и камлоки предназначены для частых перестыковок. Типичные применения - заправочные станции, передвижные установки, испытательные стенды. Соединение фиксируется за считанные секунды, что кратно сокращает время технологических операций.

Дополнительно производятся изделия по стандартам ОСТ 1 03712-74 (авиационная нормаль) и по техническим требованиям ОТТ-23.040.70-КТН-0414-22 (для трубопроводных систем нефтяной отрасли).

Продукция специализированного назначения

Для эксплуатации в составе узкоспециальных агрегатов и установок разработана линейка металлорукавов с уникальными характеристиками.

• Криогенные рукава с гайкой РОТ предназначены для работы с жидкими газами - кислородом, азотом, аргоном. Гайка РОТ представляет собой специализированную концевую арматуру, обеспечивающую герметичное быстроразъемное соединение при сверхнизких температурах. Рабочее давление для таких рукавов достигает 440 бар, а нижняя граница температурного диапазона составляет -196°C. Конструкция штуцера оптимизирована для сварного соединения с металлорукавом.
• Битумные рукава рассчитаны на перекачку вязких высокотемпературных сред. Рабочее давление достигает 160 бар, температура среды - до +600°C. Условный проход варьируется от 25 до 150 мм. Количество оплеток может составлять от 0 до 3 в зависимости от требований к гибкости и прочности. Материал арматуры - 12Х18Н10Т, 09Г2С или сталь 20. Изделия выдерживают вибрационные нагрузки до 2000 Гц, что актуально для насосного оборудования.
• Гибкие сильфонные сейсмовставки U-Flex предназначены для компенсации сейсмических смещений, температурных расширений и вибраций трубопроводов. Конструкция позволяет компенсировать перемещения по осям X, Y, Z на величину до 200 мм. Материал гибкой части - нержавеющая сталь, соединительных фитингов - углеродистая сталь. Доступны исполнения с наружной резьбой (серия UCG) и со свободными фланцами PN16 (серия UFE). Диапазон условных проходов - DN25–DN100, рабочее давление до 125 кгс/см².
• Рукава для газоперекачивающих агрегатов (ГПА) и газопоршневых установок (ГПУ) проектируются с учетом требований к виброустойчивости и ресурсу работы в непрерывном режиме. Применяются в системах смазки, охлаждения и подачи топливного газа.
• Изделия для пеногенераторных и насосных установок (ПНУ) рассчитаны на перекачку пенообразующих составов и растворов под высоким давлением.

Авиационные и судовые исполнения

Продукция для авиационной и судовой отраслей предназначена для эксплуатации в составе наземного авиационного оборудования - испытательных стендов, заправочных установок, систем кондиционирования воздуха. Металлорукава серии РМЗ (8Д4.498.094) производятся по авиационным нормалям и проходят дополнительные испытания на герметичность и вибропрочность.

Судовые металлические шланги используются в системах топливоподачи, маслоснабжения, гидравлики и пожаротушения. Требования к судовой арматуре ужесточены в части коррозионной стойкости к морской воде и солевым туманам. Материалы - хромоникелевые аустенитные стали, не подверженные межкристаллитной коррозии.

Для авиационных и судовых применений доступна как стандартная присоединительная арматура, так и специализированная, изготавливаемая по чертежам заказчика.

Практические рекомендации по выбору и эксплуатации

Подбор металлорукава начинается с определения типа среды. Аустенитная нержавеющая сталь совместима с большинством агрессивных жидкостей и газов, однако для сред с высоким содержанием хлоридов требуется уточнение марки стали.

Диапазон рабочих температур - критический параметр. Нижняя граница определяется хладостойкостью материала. Верхняя - жаростойкостью. Для температур выше 550°C необходимы специальные сплавы.

Давление рабочей среды выбирается с запасом: при наличии гидроударов рекомендуется закладывать двухкратный запас. Количество оплеток прямо влияет на допустимое давление: стандартные рукава имеют одну оплетку, для повышенного давления применяются две или три.

Длина рукава указывается с учетом провисания. При монтаже недопустимо натяжение - рукав должен иметь небольшой провис (обычно 1–2% от длины) для компенсации температурных изменений и вибраций.

Радиус изгиба при эксплуатации не должен быть меньше минимально допустимого, указанного в технической документации. Превышение радиуса изгиба приводит к усталостному разрушению сильфона.

При заказе необходимо указать: тип серии, условный проход (DN), рабочее давление (PN), длину рукава, характеристики рабочей среды. Пример корректного заказа: 4655А-2-25-40-1,0 (тип 4655А, наземные условия эксплуатации, DN 25 мм, PN 40 кгс/см², длина 1 метр).

Металлорукава высокого давления РГМ представляют собой универсальное решение для задач транспортировки жидких и газообразных сред в широком диапазоне давлений и температур. Номенклатура охватывает продукцию от общепромышленных рукавов с различными типами соединений до специализированных криогенных, битумных и сейсмостойких изделий.

Применение аустенитных нержавеющих сталей, многослойная оплетка и соответствие требованиям ГОСТ Р и ISO 9001 обеспечивают надежность и длительный срок службы. Производство полностью локализовано, что гарантирует стабильность поставок и соответствие заявленным характеристикам..

ОСТ 1 03712-74

Полное наименование: Рукава металлические с присоединительной арматурой. Типы и основные параметры

Основная информация о стандарте

• Обозначение: ОСТ 1 03712-74
• Полное наименование: Рукава металлические с присоединительной арматурой. Типы и основные параметры
• Статус: Действует
• Дата введения: 1 июля 1975 года
• Утвердивший орган: Министерство (Распоряжение № 087-16 от 4 октября 1974 г.)
• Заменяет собой: Нормали 4600А, 4603А, 4655А, 4656А, 4657А (также указана 4653А)
• Объем документа: 15 страниц
• Взаимозаменяемость: Рукава по ОСТ 1 03712-74 взаимозаменяемы с рукавами по замененным нормалям

Область применения и назначение

Стандарт распространяется на металлические рукава с присоединительной арматурой, предназначенные для использования в различных системах летательных аппаратов (самолетов, вертолетов) и наземного авиационного оборудования.

Такие рукава применяются в гидравлических, топливных, масляных, воздушных и других системах, где требуется передача рабочей среды при высоком давлении в условиях вибрации, подвижности соединений и воздействия температур. Благодаря гибкости металлического рукава они компенсируют взаимные перемещения агрегатов, вибрацию и температурные деформации трубопроводов.

Классификация и технические параметры

Подразделение на типы

Рукава в зависимости от рабочего давления среды подразделяются на семь типов: типы 1, 2, 3, 4, 6, 7, 8. Отсутствие типа 5 в классификации связано с исторической структурой норматива.

Исполнения

Стандарт предусматривает шесть исполнений рукавов, отличающихся конструкцией присоединительной арматуры:

• Исполнение 1 - под сварку с концевой арматурой.
• Исполнение 2 - для соединения трубопроводов по наружному конусу (ГОСТ 13954-74 - ГОСТ 13974-74, ГОСТ 13976-74, ГОСТ 13977-74, ГОСТ 20188-74 - ГОСТ 20200-74).
• Исполнение 3 - для соединения трубопроводов по внутреннему конусу (ГОСТ 16039-70 - ГОСТ 16078-70).
• Исполнение 4 - под сварку с жестким трубопроводом.
• Исполнение 5 - для соединения трубопроводов по типу "шип - паз".
• Исполнение 6 - для фланцевого соединения.

Рабочие давления

В зависимости от типа и исполнения рукава должны выдерживать следующие рабочие давления при температуре +20 °С:

• Тип 1 (исполнения 1, 2, 3): 28,0 МПа (280 кгс/см²). Допускаемые отклонения: +1,5 МПа / -1,0 МПа (+15 / -10 кгс/см²).
• Тип 2: 21,0 МПа (210 кгс/см²). Допускаемые отклонения: +1,5 МПа / -0,7 МПа (+15 / -7 кгс/см²).
• Тип 3: 10,0 МПа (100 кгс/см²). Допускаемые отклонения: ±1,0 МПа (±10 кгс/см²).
• Тип 4 (исполнение 4): 4,0 МПа (40 кгс/см²). Допускаемые отклонения: +0,5 МПа / -0,1 МПа (+5 / -1 кгс/см²).
• Тип 6 (исполнения 4, 5, 6): 2,5 МПа (25 кгс/см²). Допускаемые отклонения: +0,2 МПа / -0,1 МПа (+2 / -1 кгс/см²).
• Тип 7: 1,6 МПа (16 кгс/см²). Допускаемые отклонения: ±0,18 МПа (±1,8 кгс/см²).
• Тип 8 (исполнение 5): 0,6 МПа (6 кгс/см²). Допускаемые отклонения: ±0,03 МПа (±0,3 кгс/см²).

Конструктивные особенности и размерный ряд

Стандарт детально регламентирует габаритные и присоединительные размеры для каждого исполнения. В документе приведены 6 чертежей и 6 таблиц с размерами.

Размерный ряд для условных проходов (исполнение 1):

• d = 6 мм: наружный диаметр оплетки 16,5 мм, шаг оплетки 10 мм, длина под сварку 45 мм, масса арматуры 0,05 кг, масса 1 м гибкой части 0,32 кг.
• d = 8 мм: наружный диаметр оплетки 18,5 мм, шаг оплетки 12 мм, длина под сварку 45 мм, масса арматуры 0,06 кг, масса 1 м гибкой части 0,39 кг.
• d = 10 мм: наружный диаметр оплетки 21,0 мм, шаг оплетки 14 мм, длина под сварку 45 мм, масса арматуры 0,07 кг, масса 1 м гибкой части 0,47 кг.
• d = 12 мм: наружный диаметр оплетки 23,0 мм, шаг оплетки 17 мм, длина под сварку 45 мм, масса арматуры 0,09 кг, масса 1 м гибкой части 0,55 кг.
• d = 14 мм: наружный диаметр оплетки 26,0 мм, шаг оплетки 19 мм, длина под сварку 45 мм, масса арматуры 0,14 кг, масса 1 м гибкой части 0,61 кг.
• d = 16 мм: наружный диаметр оплетки 29,5 мм, шаг оплетки 24 мм, длина под сварку 55 мм, масса арматуры 0,20 кг, масса 1 м гибкой части 1,20 кг.
• d = 20 мм: наружный диаметр оплетки 34,0 мм, шаг оплетки 27 мм, длина под сварку 56,5 мм, масса арматуры 0,24 кг, масса 1 м гибкой части 1,52 кг.
• d = 25 мм: наружный диаметр оплетки 40,0 мм, шаг оплетки 32 мм, длина под сварку 61,5 мм, масса арматуры 0,34 кг, масса 1 м гибкой части 1,67 кг.
• d = 32 мм: наружный диаметр оплетки 49,0 мм, шаг оплетки 41 мм, длина под сварку 69,0 мм, масса арматуры 0,58 кг, масса 1 м гибкой части 2,24 кг.

Диапазон условных проходов - от 3 до 32 мм.

Методика испытаний

Для проведения испытаний металлических рукавов, выпускаемых по данному стандарту, следует руководствоваться ОСТ 1 41990-79 «Система стандартов безопасности труда. Испытания гибких металлических и фторопластовых рукавов высоким давлением. Общие требования безопасности».

Данный стандарт устанавливает требования безопасности при испытаниях рукавов высоким давлением, включая порядок проведения гидравлических и пневматических испытаний, меры защиты персонала, требования к испытательному оборудованию и документации.

Дополнительная информация

• Отраслевой статус: ОСТ 1 относится к авиационной отрасли, что подтверждает высокие требования к качеству, надежности и безопасности продукции.
• Нормативная база: При разработке стандарта использованы ГОСТы на резьбовые соединения и конусы, что обеспечивает совместимость с существующими трубопроводными системами.
• Практическое применение: Рукава по ОСТ 1 03712-74 широко применяются при ремонте и эксплуатации авиационной техники, а также в наземном оборудовании аэродромов.
