Промышленные предприятия неизбежно становятся источниками загрязнения атмосферы. В процессе термической обработки металлов, гальванических операций, сварочных работ, покраски и механической обработки материалов выделяются токсичные газы, пары кислот и щелочей, мелкодисперсная пыль, оксиды металлов и органические соединения.

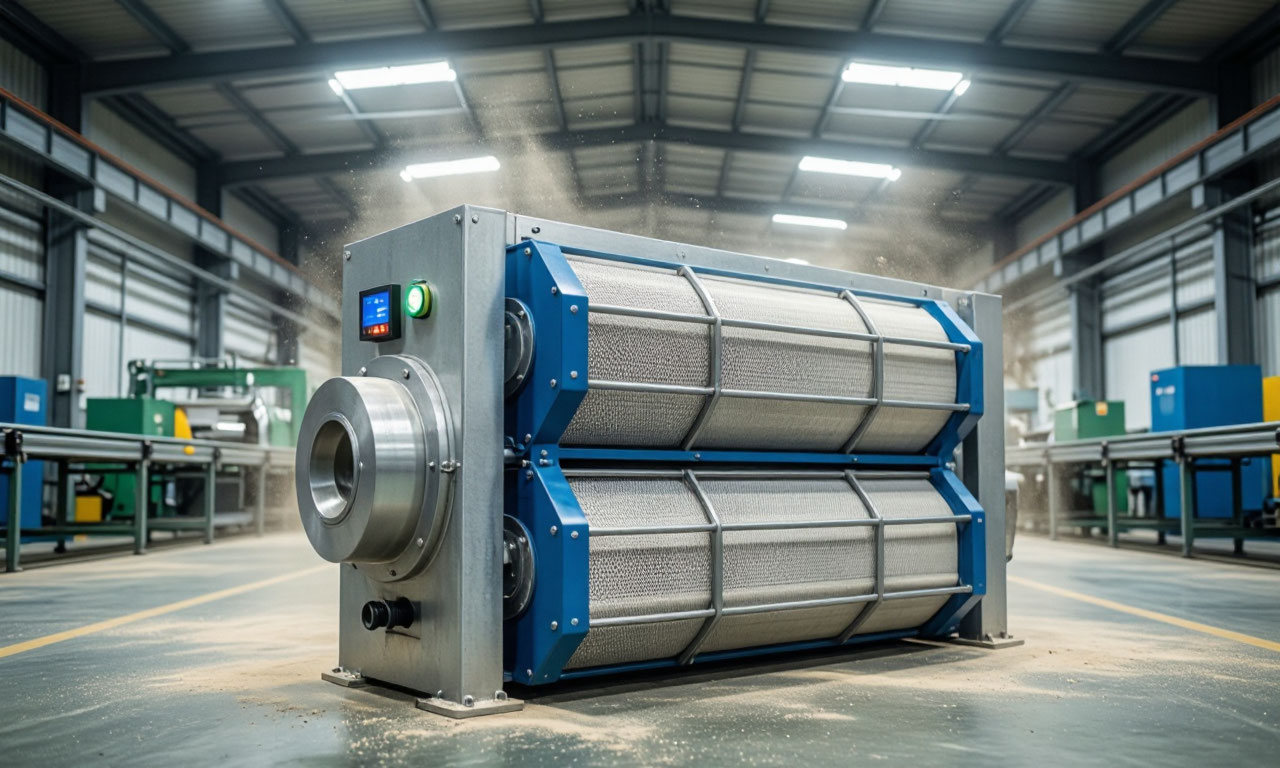

Очистка воздуха в цехе https://aircorp.ru это не только соблюдение санитарных норм, но и прямое влияние на здоровье персонала, срок службы оборудования и качество выпускаемой продукции.
Мокрая газоочистка. Абсорбционные технологии
Мокрая очистка газов, известная также как абсорбционный метод, базируется на принципе контакта загрязненного воздушного потока с жидкостью, чаще всего водой или химическими реагентами.
- При взаимодействии газов с жидкой средой вредные примеси либо растворяются, либо вступают в химическую реакцию, либо механически захватываются каплями и пленкой жидкости с последующим осаждением в виде пульпы или шлама.
- Скрубберы являются основным аппаратом мокрой очистки. Предприятия активно используют два типа конструкций: вертикальные колонные скрубберы и горизонтальные аппараты.
Вертикальный скруббер это разборную конструкцию, состоящую из бака для орошающего раствора и фильтровальной колонны. Загрязненный воздух подается в нижнюю часть колонны, поднимается вверх, проходя через слой насадки, орошаемый форсунками.
Горизонтальные скрубберы отличаются компактностью, они выполнены в виде неразборного корпуса, где бак для жидкости и фильтровальная секция конструктивно объединены в единый модуль.
Процесс мокрой газоочистки реализуется несколькими механизмами. Запыленный поток может поступать в аппарат и промываться вводимой жидкостью, в результате частицы сталкиваются с каплями воды и увлекаются ими. Жидкость способна орошать внутреннюю поверхность аппарата, создавая сплошную пленку, с которой соприкасается газ.
В некоторых конструкциях газовый поток вводится непосредственно в жидкость и дробится на мелкие пузырьки, внутри которых заключены частицы пыли.
При движении пузырьков через слой жидкости загрязнения подводятся к внешней влажной поверхности пузырьков, смачиваются и вымываются из газа.
Особую роль в мокрой очистке играют химически активные орошающие растворы. Для нейтрализации кислотных выбросов применяют щелочные растворы, для улавливания аммиака и аминов кислотные среды. Гальванические цеха, где выделяются пары соляной, серной, азотной, плавиковой кислот, хромового ангидрида, цианистого водорода, в большинстве случаев оснащаются оборудованием мокрого типа.
Хемосорбционные фильтры используются для очистки от формальдегида, сероводорода, диоксида серы и азота. Для каждого типа выбросов подбирается индивидуальный химический состав орошающей жидкости, что позволяет достигать эффективности 90-95% и более.
Материалы изготовления мокрого оборудования имеют критическое значение. Агрессивная среда кислот и щелочей требует применения коррозионностойких полимеров полипропилена, полиэтилена низкого давления, ПВХ, PVDF, в отдельных случаях нержавеющей стали. Корпуса скрубберов рассчитаны на температуру очищаемых газов до +100 °С, что позволяет использовать их непосредственно за технологическими агрегатами.
Среди разновидностей мокрых пылеуловителей стоит выделить полые форсуночные скрубберы, где ирригация осуществляется распылением жидкости через форсунки в камере. Эффективность таких аппаратов достигает 75% при улавливании частиц крупнее 100 мкм. Ударно-инерционные скрубберы используют механизм соударения частиц с поверхностью жидкости, а скрубберы Дойля применяют инерционно-турбулентный механизм в сочетании с разбрызгиванием жидкости высокоскоростным газовым потоком.
Скрубберы Вентури отличаются высокой энергоэффективностью: в конфузорно-диффузорной трубе газ разгоняется до скоростей 35-50 м/с, дробление жидкости происходит за счет кинетической энергии потока без применения форсунок.
Мокрые методы позволяют не только обеспыливать газ, но и охлаждать горячие выбросы, удалять одновременно твердые и газообразные примеси. Это особенно ценно в металлургии и химической промышленности, где дымовые газы имеют высокую температуру и сложный многокомпонентный состав. Орошающая жидкость в процессе работы нагревается и частично испаряется, что способствует дополнительному отводу тепла.
Недостатки мокрой очистки связаны с образованием сточных вод, требующих дополнительной обработки. Уловленная пыль превращается в пульпу, которую необходимо обезвоживать и утилизировать. Повышенная влажность очищенного газа требует установки брызгоуловителей для предотвращения выноса капель жидкости в атмосферу. Кроме того, при низких температурах наружного воздуха возникает риск замерзания воды в аппаратах и трубопроводах, что требует предусматривать системы обогрева.
Практическая рекомендация: при выборе мокрого оборудования необходимо заполнить опросный лист с указанием всех веществ в выбросах и их концентраций. Подбор установки должен учитывать не только эффективность очистки, но и срок службы растворов, автоматику управления дозированием реагентов, наличие датчиков контроля уровня pH и температуры.
Современные системы предлагают до 12 вариантов исполнения автоматики и более 30 видов функциональных датчиков, позволяющих отслеживать параметры процесса в реальном времени.
Сухая газоочистка? Механические и фильтрационные методы
Сухая очистка газов исключает использование жидкостей и основана на физических принципах осаждения твердых частиц из газового потока. Основные механизмы сепарации гравитационное осаждение, центробежное разделение, инерционное улавливание и фильтрация через пористые перегородки.
Циклонные аппараты наиболее распространены в системах сухой очистки. Запыленный газ поступает в циклон по касательной, приобретая вращательное движение. Под действием центробежной силы твердые частицы отбрасываются к стенкам корпуса и под действием силы тяжести ссыпаются в бункер, а очищенный воздух через центральную трубу выводится из аппарата. Циклоны эффективно улавливают частицы крупнее 80 мкм при степени очистки 50-60%.
Для повышения эффективности применяют батарейные циклоны и мультициклоны, состоящие из множества параллельно включенных циклонных элементов малого диаметра. В мультициклонах улавливаются частицы размером 10-15 мкм с эффективностью 90-95%. Увеличение числа параллельных элементов позволяет обрабатывать большие объемы газа без снижения скорости в каждом отдельном циклоне.
Тканевые рукавные фильтры обеспечивают наиболее высокую степень очистки. Воздух проходит через фильтровальную ткань, и частицы пыли задерживаются на поверхности волокон. Фильтры способны улавливать частицы размером менее 0,5 мкм, достигая эффективности более 99%. Однако для поддержания работоспособности тканевых фильтров требуется регулярная регенерация очистка поверхности от накопившегося слоя пыли. Современные установки оснащаются импульсной продувкой сжатым воздухом, позволяющей проводить регенерацию без остановки процесса.
Осадительные камеры простейший тип сухих пылеуловителей, где частицы оседают под действием силы тяжести. Такие камеры эффективны только для крупных частиц более 100 мкм и дают невысокую степень очистки 40-50%. Их применяют в качестве первой ступени грубой очистки перед более эффективным оборудованием.
Выбор сухого метода определяется характеристиками пыли. Крупнодисперсную абразивную пыль эффективно удаляют циклоны, мелкодисперсную и токсичную пыль лучше задерживать на тканевых фильтрах. Для взрывоопасных пылей сухие методы предпочтительнее мокрых, поскольку исключают контакт с водой, способной вызвать образование взрывоопасных газов в замкнутых системах.
Технологические аспекты и критерии выбора систем очистки
Каждое производство предъявляет индивидуальные требования к системе очистки воздуха. Правильный подбор оборудования начинается с анализа исходных данных: объема отходящих газов, их температуры, влажности, химического состава загрязнений, дисперсности твердых частиц.
Для гальванических цехов, где выделяются кислотные и щелочные пары, мокрая очистка является основным и наиболее эффективным решением. Цианистые электролиты, выделяющие синильную кислоту, требуют особой осторожности: ванны обязательно оснащаются бортовыми отсосами, а приготовление концентрированных цианидных растворов выносится в отдельное изолированное помещение со своей системой очистки.
При смешанных выбросах, содержащих одновременно твердую пыль и газообразные компоненты, могут применяться комбинированные схемы. Первая ступень сухой циклон для удаления крупной пыли, вторая мокрый скруббер для абсорбции газов и улавливания тонкой фракции. Такие схемы обеспечивают комплексную очистку с минимальными энергозатратами.
На деревообрабатывающих производствах, где основная проблема древесная пыль и стружка, широко используют тканевые фильтры с импульсной регенерацией и аспирационные системы, позволяющие удалять отходы непосредственно от станков. Эффективность таких установок достигает 99,8%.
Фильтровентиляционные агрегаты с рециркуляцией воздуха находят применение в цехах, где важно сохранять тепло в холодное время года. В таких системах очищенный воздух возвращается обратно в помещение, что позволяет экономить на отоплении.
Воздух улавливается на высоте 3-4 метров, проходит через фильтрующие кассеты с эффективностью до 99,9% и выбрасывается обратно в цех через воздухораспределительные сопла у потолка.
Для отсоса загрязнений непосредственно от источника выделения применяют местную вытяжную вентиляцию. Она дополняет общеобменные системы и обеспечивает удаление вредностей в зоне дыхания рабочего. Пыль, газы и аэрозоли улавливаются через вытяжные зонты, бортовые отсосы, укрытия оборудования.
Автоматизация систем очистки становится обязательным требованием современного производства. Контроль степени загрузки фильтров, уровня орошающей жидкости, рН раствора, температуры газов, перепада давления все эти параметры отслеживаются автоматикой и могут дистанционно передаваться в диспетчерскую.
Сенсорное или кнопочное управление, наличие функциональных датчиков с различными типами выходных сигналов позволяют адаптировать систему под конкретные производственные задачи.
| Метод очистки | Принцип действия | Улавливаемые частицы, мкм | Эффективность, % | Основные преимущества | Основные ограничения |
|---|---|---|---|---|---|
| Циклонный | Центробежное осаждение | >80 | 50-60 | Простота, низкая стоимость | Низкая эффективность для мелкой пыли |
| Мультициклонный | Центробежное осаждение в батарее элементов | 10-15 | 90-95 | Высокая производительность | Высокое гидравлическое сопротивление |
| Рукавный фильтр | Фильтрация через ткань | <0,5 | >99 | Высочайшая степень очистки | Требует регулярной регенерации |
| Форсуночный скруббер | Абсорбция с распылом жидкости | >100 | До 75 | Очистка от газов и пыли | Образование сточных вод |
| Скруббер Вентури | Абсорбция с высокоскоростной турбулизацией газа | 0,5-1 | 95-99 | Улавливание субмикронных частиц | Высокое энергопотребление |
| Осадительная камера | Гравитационное осаждение | >100 | 40-50 | Предельная простота | Только грубая предварительная очистка |
Тенденции развития рынка газоочистного оборудования
Производство газоочистного оборудования в Российской Федерации демонстрирует устойчивый рост. В 2025 году объем внутреннего производства превысил 52 млрд рублей, что на 20% выше показателей предыдущего года. Ключевыми заказчиками выступают предприятия металлургии, нефтехимии, электроэнергетики и цементной промышленности.
Федеральный проект "Чистый воздух" стимулирует предприятия к модернизации устаревшего оборудования. Советские газоочистные установки, установленные в 60-70-х годах, продолжают эксплуатироваться, но требуют замены фильтрующих элементов и частичной реконструкции. Поставка запасных частей и сервисное обслуживание становятся значимым сегментом рынка.
Отечественные производители активно развивают научно-исследовательские и опытно-конструкторские работы. За последние три года получено 79 патентов в сфере промышленной газоочистки. Современное российское оборудование способно обеспечивать степень очистки 99,99% и не уступает лучшим зарубежным аналогам.
Конкуренция с китайскими производителями, активно предлагающими более дешевое оборудование, остается серьезным вызовом для отрасли. Однако российские производители делают ставку на индивидуализацию решений, адаптацию под конкретные технологические процессы и развитие собственных компетенций в области НИОКР.
Экспорт газоочистного оборудования также растет: в 2025 году поставки за рубеж увеличились на 10% и достигли 6,34 млрд рублей. Продукция востребована не только на постсоветском пространстве, но и в странах дальнего зарубежья, что подтверждает высокое качество и надежность российских систем очистки воздуха.
Советы для промышленных предприятий включают комплексный подход: проведение инвентаризации источников выбросов, выбор оптимальной технологии очистки, использование как мокрых, так и сухих методов в зависимости от типа загрязнений, внедрение автоматизированных систем контроля и регулярное сервисное обслуживание оборудования. Только такой системный подход гарантирует соблюдение экологических требований и безопасные условия труда в производственных цехах.
Нормативные требования к запыленности воздуха в производственных помещениях
Предельно допустимые концентрации пыли в воздухе рабочей зоны
Основополагающим документом, регламентирующим содержание пыли в воздухе рабочей зоны, является ГОСТ 12.1.005-88 «ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны». Согласно этому стандарту, предельно допустимые концентрации (ПДК) пылей в воздухе рабочей зоны устанавливаются в диапазоне 1–10 мг/м³ в зависимости от физико-химического состава пыли и класса опасности вещества.
- ПДК определяется как концентрация, которая при ежедневной работе в течение 8 часов (или другой продолжительности, но не более 41 часа в неделю) на протяжении всего трудового стажа не может вызвать заболеваний или отклонений в состоянии здоровья, обнаруживаемых современными методами исследований в процессе работы или в отдаленные сроки.
- Для аэрозолей преимущественно фиброгенного действия установлены отдельные нормативы. Высоко- и умеренно фиброгенные аэрозоли имеют ПДК 2 мг/м³, к слабофиброгенным аэрозолям относятся пыли с ПДК более 2 мг/м³.
Конкретные значения ПДК для каждого вещества определяются в соответствии с ГН 2.2.5.1313-03 «Предельно допустимые концентрации (ПДК) вредных веществ в воздухе рабочей зоны». Для веществ, по которым не установлены ПДК, применяются ориентировочные безопасные уровни воздействия (ОБУВ) согласно ГН 2.2.5.2308-07.
Классификация условий труда по запыленности
Методика проведения специальной оценки условий труда (СОУТ) предусматривает отнесение условий труда к определенному классу в зависимости от превышения фактической концентрации аэрозолей над ПДК. Для высоко- и умеренно фиброгенных аэрозолей, а также для пыли, содержащей природные и искусственные минеральные волокна, допустимым считается уровень, не превышающий ПДК и контрольный уровень пылевой нагрузки (КПН). Вредные условия труда подразделяются на четыре подкласса: 3.1 - превышение от 1 до 2 раз, 3.2 - от 2 до 4 раз, 3.3 - от 4 до 10 раз, 3.4 - более чем в 10 раз.
Для слабофиброгенных аэрозолей градации несколько иные: класс 3.1 устанавливается при превышении от 1 до 3 раз, класс 3.2 - от 3 до 6 раз, класс 3.3 - от 6 до 10 раз, класс 3.4 - более чем в 10 раз. Класс опасности вещества определяется по ГОСТ 12.1.007, при этом к 3-му классу опасности относится, например, пыль, содержащая от 10 до 90% свободного диоксида кремния.
| Тип аэрозоля | Класс условий труда 3.1 | Класс условий труда 3.2 | Класс условий труда 3.3 | Класс условий труда 3.4 |
|---|---|---|---|---|
| Высоко- и умеренно фиброгенные | 1-2 ПДК | 2-4 ПДК | 4-10 ПДК | >10 ПДК |
| Слабофиброгенные | 1-3 ПДК | 3-6 ПДК | 6-10 ПДК | >10 ПДК |
Требования к контролю запыленности
Периодичность контроля содержания вредных веществ в воздухе рабочей зоны устанавливается в зависимости от класса опасности вещества согласно ГОСТ 12.1.005-88. Для веществ 3 и 4 классов опасности при содержании на уровне ПДК допускается проводить контроль не реже одного раза в год. Отбор проб воздуха производится при работающих установках вентиляции и обеспыливания.
В течение смены в одной точке должно быть последовательно отобрано не менее трех проб, для аэрозолей преимущественно фиброгенного действия допускается отбор одной пробы.
Существует несколько методов определения запыленности воздушной среды, среди которых наиболее распространены весовой (гравиметрический) и счетный методы. Весовой метод считается предпочтительным и заключается в пропускании определенного объема запыленного воздуха через высокоэффективный фильтр с последующим расчетом массовой концентрации пыли по увеличению массы фильтра. Для измерения массовой концентрации пыли применяются также радиоизотопный и оптический методы, при этом погрешность измерений должна находиться в пределах ±25%.
Нормативы для атмосферного воздуха
Помимо требований к воздуху рабочей зоны, существуют нормативы для атмосферного воздуха на границе санитарно-защитной зоны. Для нетоксичной пыли установлены следующие ПДК в наружном воздухе: максимальная разовая - 0,5 мг/м³, среднесуточная - 0,15 мг/м³. Эти показатели значительно ниже, чем для воздуха рабочей зоны, что обусловлено более длительным воздействием на население.
Для промышленных предприятий устанавливаются предельно допустимые выбросы (ПДВ) загрязняющих веществ в атмосферный воздух. Порядок разработки ПДВ и получения разрешений на выбросы регламентируется Постановлением Правительства РФ № 2055 от 09.12.2020. Для объектов I категории по уровню воздействия на окружающую среду устанавливаются технологические нормативы выбросов и предельно допустимые нормативы вредных физических воздействий.
| Показатель | Воздух рабочей зоны (ПДК, мг/м³) | Атмосферный воздух (ПДК, мг/м³) |
|---|---|---|
| Нетоксичная пыль (макс. разовая) | 10 | 0,5 |
| Нетоксичная пыль (среднесут.) | 6 | 0,15 |
| Пыль с содержанием SiO₂ >70% | 1 | - |
| Пыль с содержанием SiO₂ 10-70% | 2 | - |
Дополнительные гигиенические требования
Рабочей зоной считается пространство, ограниченное по высоте 2 м над уровнем пола или площадки, на которых находятся места постоянного или временного пребывания работающих. Зоной дыхания является пространство в радиусе до 50 см от лица работающего. При оценке запыленности различают вдыхаемую и респирабельную фракции пыли, причем респирабельная фракция представляет собой частицы, попадающие в нижние дыхательные пути.
Класс опасности отходов производства также регулируется нормативными документами. Например, цементная пыль относится к 3 классу опасности, пыль электрофильтров алюминиевого производства - также к 3 классу, в то время как зерновая пыль относится к 5 классу опасности.
Это влияет на требования к утилизации уловленной пыли и очистных шламов.
Мероприятия по борьбе с пылью включают замену пылящих материалов влажными или пастообразными, подавление пыли водяным орошением, герметизацию оборудования, применение местной приточно-вытяжной вентиляции и средств индивидуальной защиты.
