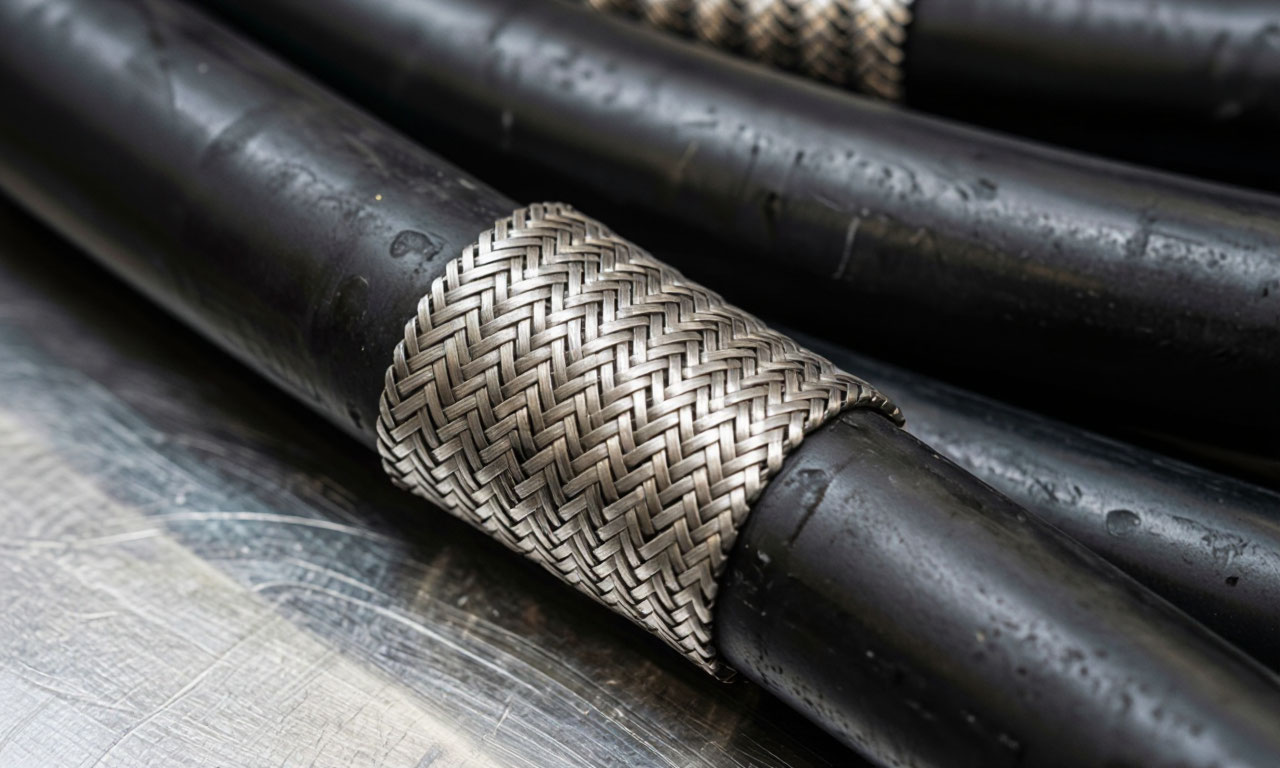

Металлическая оплетка выполняет две ключевые функции: усиление гибких трубопроводов под внутренним давлением и защита от внешних механических, термических или химических воздействий.
Рукава высокого давления, металлорукава, кабельные линии в промышленном оборудовании подвергаются циклическим нагрузкам, вибрации, абразивному износу. Оплетка предотвращает раздутие и разрыв эластичной или гофрированной внутренней трубы, фиксируя её форму даже при скачках давления до сотен атмосфер.
Назначение и область применения металлической оплетки
Для кабельной продукции оплетка служит броней от грызунов, случайных порезов и электромагнитных помех. В авиации и судостроении экранирующие свойства нержавеющей сетки подавляют наводки в бортовых системах.
На нефтегазовых объектах оплетка защищает шланги от искр при сварочных работах рядом с оборудованием.
Конкретные примеры использования: гидравлические линии экскаваторов, топливные магистрали дизельных генераторов, термопары в металлургических цехах, высокочастотные кабели радиопередающих устройств. Без оплетки срок службы армированного шланга снижается в 3–5 раз из-за истирания о соседние конструкции или разрывов при гидроударах.
Конструктивные особенности типа «ОН»
Оплетка типа «ОН» расшифровывается как «общего назначения» с нормальной плотностью плетения. Базовый элемент - проволока из коррозионно-стойкой стали марок 12Х18Н10Т, AISI 304 или AISI 316. Диаметр проволоки строго регламентирован: минимальное значение 0,30 мм применяется для диаметров оплетки до 20 мм, максимальное 0,41 мм - для крупных сечений от 80 мм и выше.
Проволока сначала проходит волочение до точного размера, затем термообработку для снятия внутренних напряжений и навивается на многопасечные оплеточные машины.
Каждая прядь формируется из 4–12 параллельно уложенных проволок. Пряди сплетаются между собой в шахматном порядке - одна прядь проходит сверху двух соседних, затем под две следующие. Такая схема называется «полотняное плетение 2/2».
Общее количество прядей в оплетке варьируется от 24 до 60. Для малых диаметров (6–15 мм) достаточно 24 прядей, для средних (16–50 мм) - 32–48 прядей, для крупногабаритных рукавов до 150 мм - 56–60 прядей.
Шаг плетения вычисляется как расстояние, на которое одна прядь смещается по длине оплетки, прежде чем вернуться в исходное положение относительно соседних. Типовой шаг составляет от 15 до 40 мм в зависимости от диаметра. Чем шаг меньше, тем выше плотность, но ниже гибкость.
Технология производства- от проволоки до рукава
Изготовление начинается с распускания бунтов нержавеющей проволоки на катушки-шпули. Каждая шпуля устанавливается на каретку оплеточной машины. Машины бывают роторного типа - с вращающейся обоймой, которая переносит шпули вокруг центрального рукава, или типа «коса» - с возвратно-поступательным движением кареток. Для оплетки «ОН» чаще используются роторные 16- или 24-шпульные машины, где каждая вторая шпуля движется встречно.
Процесс запуска оплетки требует точной настройки натяжения проволоки. Слишком слабое натяжение даёт нестабильную сетку со смещающимися петлями. Перетяжка проволоки приводит к закусыванию и истиранию внутреннего шланга. Оптимальное усилие на проволоку диаметром 0,35 мм составляет 1,5–2,5 Н. Контроль осуществляется динамометрическими датчиками на каждой шпуле.
Синхронизация подачи внутреннего рукава и скорости вращения ротора определяет угол плетения. Угол 54°44′ считается классическим для максимального сопротивления разрыву - именно при таком угле осевые и окружные напряжения в оплетке выравниваются. Для оплетки «ОН» допускается диапазон 50–60°. Отклонение угла на 5° снижает разрывное давление на 12–15%.
Плотность плетения 85–98% достигается количеством переплетений на единицу длины. 85% - минимальный порог, при котором сетка ещё не сползает по рукаву. 98% - максимальная плотность, где проволоки практически касаются друг друга без зазоров. Между пряди образуются ромбовидные ячейки. При 98% ячейки становятся почти неразличимыми - оплетка превращается в сплошной тонкостенный цилиндр с микроотверстиями.
Материалы проволоки и их влияние на эксплуатацию
Нержавеющая сталь 12Х18Н10Т - отечественный стандарт для оплеток. Содержание хрома 17–19% обеспечивает пассивацию поверхности. Никель 9–11% стабилизирует аустенитную структуру, предотвращая магнитные свойства. Титан до 0,8% связывает углерод и тормозит межкристаллитную коррозию.
Эта сталь выдерживает воздействие морской воды, щелочей, органических кислот. Рабочая температура от -196 до +600 °C. В агрессивных средах, содержащих хлориды (например, гипохлорит натрия в пищевом производстве), 12Х18Н10Т подвержена точечной коррозии - здесь требуется переход на AISI 316 с добавкой молибдена 2–3%.
AISI 304 - аналог 12Х18Н10Т по химическому составу, но с меньшим содержанием никеля (8–10,5%). Дешевле на 20–30%, но уступает по жаростойкости (максимум +450°C) и свариваемости. Для статических систем внутри помещений - оптимальный выбор.
AISI 316 (аналог 10Х17Н13М2) - премиум-материал с молибденом. Устойчива к хлоридам, серной кислоте низких концентраций, горячим растворам солей. Используется в химических реакторах, на буровых платформах, в лабораторных газовых линиях.
Для удешевления применяют оцинкованную стальную проволоку, но её коррозионная стойкость на порядок ниже. Цинк разрушается за 1–2 года во влажной атмосфере. Нержавейка в тех же условиях служит десятилетиями без видимых изменений.
Проволока для оплетки должна иметь поверхность класса чистоты не ниже Ra 1,6 мкм. Шероховатость увеличивает трение между прядями при изгибе рукава, что ведет к быстрому истиранию. Мелкие риски и заусенцы служат концентраторами напряжений - оплетка разрушается именно в этих местах при циклических нагрузках.
Влияние плотности плетения на механические свойства
Плотность плетения - процент площади поверхности оплетки, закрытой проволокой. Остальное - просветы между нитями. При 85% просветы крупные, через них видно внутренний рукав. Такая оплетка легко растягивается в продольном направлении и подходит для систем с давлением до 10–15 МПа, где гибкость важнее прочности. Например, в пневмолиниях с частыми перемещениями манипуляторов.
При 92–94% просветы заметно мельче, оплетка уже работает как полноценный армирующий слой. Давление разрушения рукава возрастает на 35% по сравнению с 85% при той же проволоке. Гибкость снижается незначительно - радиус изгиба увеличивается на 10–15%. Стандартная плотность для большинства гидравлических шлангов.
98% - предел технологии плетения. Просветы микроскопические, через них проходит только газ, но не водный аэрозоль. Рукав с такой оплеткой держит давление до 40–60 МПа, но теряет гибкость - минимальный радиус изгиба возрастает в два раза. Применяется в стационарных сверхвысоконапорных линиях гидроабразивной резки и гидроимпульсных испытательных стендах.
Зависимость между плотностью и жесткостью на изгиб нелинейная. При переходе с 85% на 90% жесткость растет линейно. С 90% до 95% - быстрее. А после 95% каждый процент плотности удорожает производство на 5–7% из-за необходимости снижать скорость оплеточной машины в 2–3 раза.
Выбор диаметра оплетки под конкретный рукав
Диаметр готовой оплетки измеряется по внешней стороне сплетенных прядей. Диапазон от 6 до 150 мм перекрывает потребности от миниатюрных топливных шлангов бензопил до крупных металлорукавов для перекачки битума. Важное правило: внутренний диаметр оплетки должен быть на 0,5–1,5 мм больше наружного диаметра армируемого рукава. Зазор обеспечивает свободное прохождение шланга внутрь оплетки при монтаже.
Для тонкостенных силиконовых или ПВХ-шлангов выбирают минимальный зазор 0,5 мм, иначе сетка будет провисать и истирать оболочку шланга при изгибах. Для толстостенных резиновых рукавов с неровной поверхностью зазор увеличивают до 1,5 мм. Резина при сжатии деформируется и частично заполняет зазор, не создавая критического трения.
Диаметр оплетки влияет на массу погонного метра. Для 6-миллиметровой оплетки из проволоки 0,3 мм масса около 80 г/м. Для 150-миллиметровой оплетки из проволоки 0,41 мм масса достигает 2,8 кг/м. При проектировании подвижных систем (роботизированные руки, кабельные барабаны) вес оплетки необходимо учитывать - он создает дополнительную нагрузку на приводы.
Влияние числа проволок в пряди и количества прядей
Каждая прядь жгут из 4–12 параллельных проволок. Четыре проволоки дают плоскую, рыхлую прядь, которая легко расплетается при повреждении края. Используется только в оплетках малого диаметра до 10 мм, где пространства для манёвра нет. Шесть-восемь проволок - стандарт для диаметров 15–50 мм. Прядь становится круглой в сечении, что снижает концентрацию напряжений в местах переплетения.
Десять-двенадцать проволок в пряди применяется для крупных оплеток от 80 мм. Такая толстая прядь обладает высокой жесткостью на изгиб, что уменьшает гибкость конечного изделия, но повышает износостойкость - проволоки внутри пряди трутся друг о друга, а не о соседние пряди, замедляя истирание.
Количество прядей от 24 до 60 - второй ключевой параметр. При фиксированной плотности и диаметре проволоки увеличение числа прядей уменьшает сечение каждой пряди. 24 пряди по 8 проволок или 48 прядей по 4 проволоки - разные конструкции. Первый вариант более технологичен (меньше шпуль на машине) и дешевле, но каждая прядь толще, что даёт более грубую текстуру оплетки. Второй вариант сложнее в производстве, но оплетка получается более гладкой и равномерной - лучше для скользящих соединений.
Практические советы по монтажу оплетки на рукав
Монтаж оплетки «ОН» на рукав требует специальной оснастки. Ручное натяжение сетки невозможно из-за её жесткости. Применяются оплеточные головы с разжимными кулачками, которые фиксируют конец оплетки и надвигают её на рукав как чулок. Альтернатива - пневматический расширитель, который раздвигает пряди оплетки на 10–15% диаметра, позволяя вставить рукав внутрь. После снятия расширителя оплетка обжимает рукав с равномерным натяжением.
Перед монтажом необходимо обрезать конец оплетки строго перпендикулярно оси. Ножницы по металлу оставляют заусенцы - их удаляют надфилем. Любой торчащий конец проволоки при эксплуатации проткнет внутренний рукав или травмирует персонал. По торцу устанавливается обжимная втулка из латуни или нержавейки, которая фиксирует оплетку и предотвращает расплетание.
Для кабелей металлическая оплетка надевается на пучок проводов с предварительным наложением полиэтиленовой или фторопластовой изоляционной ленты. Лента защищает изоляцию кабеля от прямого контакта с проволокой. Если кабель будет изгибаться, лента должна быть наложена внахлёст 50% с пропиткой силиконовой смазкой для снижения трения.
Температурное расширение - частый просчёт. Нержавейка расширяется при нагреве с коэффициентом 16×10⁻⁶ 1/°C. Резиновый рукав - 200×10⁻⁶ 1/°C. При нагреве от 20 до 80°C резина расширяется в 12 раз сильнее стали. Если оплетка надета без зазора, она просто разрывается. Практическое решение: монтаж при комнатной температуре с зазором 1% от диаметра рукава.
Сравнение оплетки «ОН» с другими типами армирования
Спиральное армирование - проволочная спираль, навитая на рукав с зазором витков. Выдерживает наружное давление лучше оплетки (не сплющивается при разрежении), но не ограничивает радиальное расширение - рукав всё равно раздувается между витками. Для высокого внутреннего давления спираль непригодна, там нужна именно оплетка.
Двухслойная оплетка - последовательное наложение двух слоёв «ОН» под разными углами. Первый слой под 45°, второй под 55° относительно оси. Такая конструкция выдерживает давление в 1,8 раза выше, чем однослойная. Используется в гидроцилиндрах экскаваторов и прессов. Недостаток - жёсткость растёт в 3–4 раза, радиус изгиба непригоден для динамических перемещений.
Броня из стальной ленты внахлёст - защита от механических ударов, но не от давления. Лента накладывается поверх оплетки «ОН» на неподвижных участках трубопроводов. Комбинация даёт максимальную прочность: внутренняя оплетка держит давление, наружная лента - внешние удары. Такие рукава используются на буровых и в горной технике.
Трикотажная сетка - проволочные петли, соединённые как в вязании. Эластичнее «ОН» в 2 раза, но прочность на разрыв ниже на 40%. Применяется для термоизоляции высоковольтных кабелей, где важна гибкость и не требуется высокое давление.
Типичные повреждения оплетки и их предотвращение
Истирание прядей - основной дефект у подвижных рукавов. Проволоки перетираются друг о друга при изгибах. Характерный признак - блестящие площадки на прядьях. Предотвращение: применение проволоки с твердостью по Роквеллу не выше 93 HRB. Слишком мягкая проволока (менее 85 HRB) стирается за 1000 циклов изгиба. Слишком твёрдая (более 98 HRB) хрупка.
Коррозия под напряжением - трещины в местах изгиба проволоки. Возникает в хлоридсодержащей среде при температуре выше 60°C. Визуально - микротрещины, перпендикулярные оси проволоки. Решение: замена AISI 304 на AISI 316 или специальную сталь 904L с высоким содержанием молибдена.
Обрыв концов прядей около обжимной втулки - следствие неправильного радиуса перехода. Втулка должна иметь радиус скругления не менее 2 мм. Острый край режет проволоку при вибрации. Профилактика: после обжима края втулки шлифуются до зеркальной чистоты.
Вытягивание оплетки - увеличение длины при пульсациях давления. За 10000 циклов оплетка «ОН» может вытянуться на 2–3% начальной длины, что ослабляет обжатие рукава. Компенсируется предварительным натяжением при монтаже на 1,5% от длины рукава.
Методы контроля качества готовой оплетки
Визуально-измерительный контроль - проверка шага плетения каждые 500 мм. Шаг измеряется луповой линейкой с точностью 0,5 мм. Отклонение от номинала более 10% бракует партию. Допустимо локальное изменение шага на 5% - следствие биения оплеточной машины.
Испытание на разрыв образца оплетки без рукава. Отрезок оплетки длиной 300 мм зажимается в разрывной машине. Норма - разрушающая нагрузка не ниже расчётной по формуле: количество прядей × количество проволок в пряди × предел прочности проволоки × 0,85 (коэффициент потерь на переплетение). Для типовой конструкции 48 прядей по 8 проволок из AISI 304 (прочность 700 МПа) разрывная нагрузка составит 48×8×700×0,85 ≈ 228 кН.
Контроль плотности рентгеновским микротомографом. Метод дорогой, применяется для критических партий - аэрокосмическая промышленность, атомная энергетика. Томограф строит 3D-модель оплетки с разрешением 10 мкм, выявляет микроразрывы проволок, непереплетённые участки, посторонние включения.
Проверка на коррозионную стойкость - камерные испытания соляным туманом. Образец оплетки помещается в камеру на 96 часов при 35°C с 5% раствором NaCl. Допустимое поражение - не более 5% поверхности белым налётом. Появление рыжей коррозии (ржавчины) бракует партию.
Срок службы и условия замены оплетки
В стационарной установке при комнатной температуре и неагрессивной среде оплетка «ОН» служит неограниченно долго - более 20 лет. Коррозия нержавейки в чистой атмосфере отсутствует, механический износ минимален. Единственное ограничение - циклические нагрузки. При постоянном изгибе с частотой 1 раз в минуту и углом 90° ресурс составляет 500 000–1 000 000 циклов до появления первых обрывов прядей.
Для гидравлических рукавов под высоким давлением с частыми гидроударами (гидромолоты, прессы) ресурс оплетки падает до 50 000–100 000 циклов.
- Причина - микропластическая деформация проволок в зонах переплетения. Металл «устаёт» и накапливает повреждения.
- Замена оплетки требуется при обнаружении хотя бы двух лопнувших проволок на одном погонном метре.
Вибронагруженные системы на компрессорах и двигателях внутреннего сгорания создают амплитуду микроперемещений прядей относительно друг друга 0,1–0,5 мм. После 10 000 часов работы на проволоках появляются фреттинг-следы - мелкие кратеры глубиной до 50 мкм. Критическая глубина фреттинга - 30% диаметра проволоки. Дальше проволока разрушается от любой дополнительной нагрузки.
Признак приближающейся замены: видимое потемнение оплетки с появлением коричневого налёта даже на нержавейке. Это окислы железа из легирующих добавок, выходящие на поверхность при износе. Также - изменение цвета оплетки на радужный: следствие локального нагрева до 400–500°C при трении прядей.
