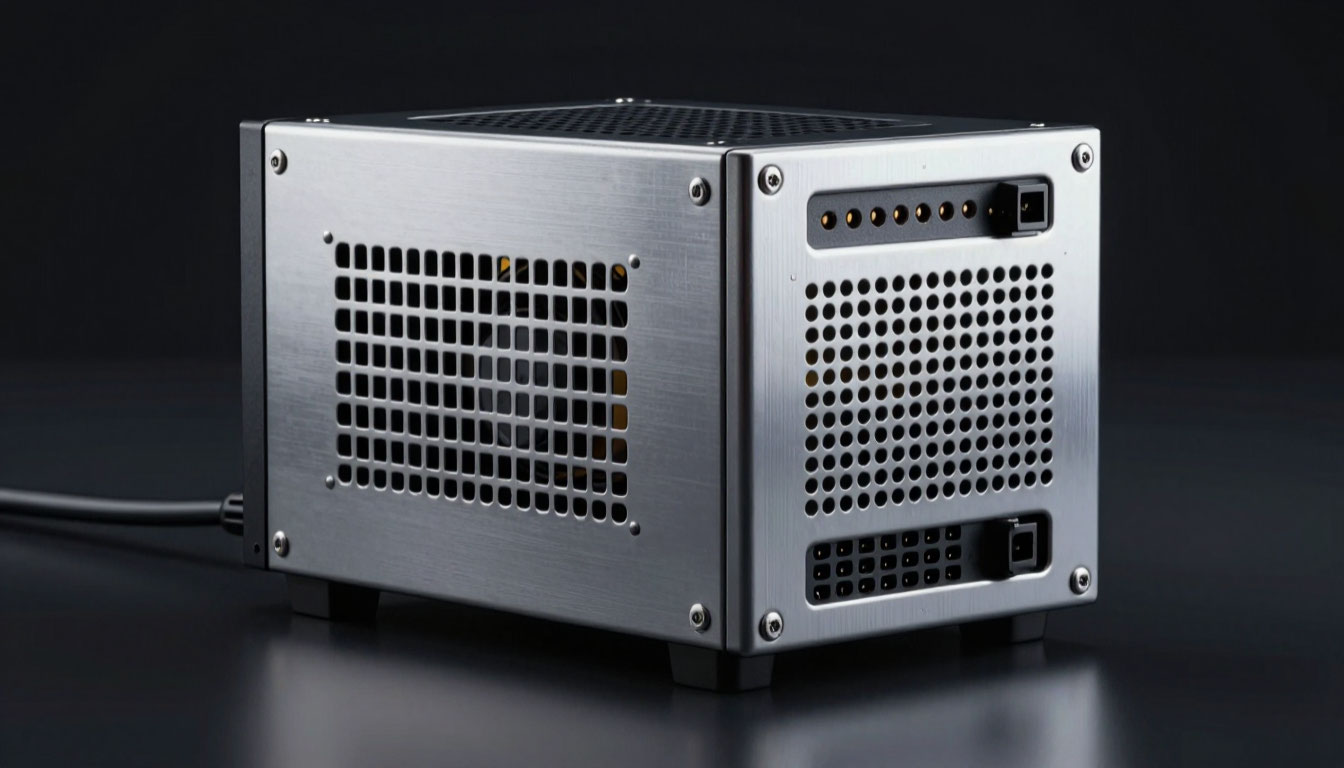

В мире промышленной автоматизации есть один парадокс: блок питания устройство, которое замечают только тогда, когда оно перестаёт работать. Пока на клеммах стабильные 24 вольта, никто не вспоминает о существовании этого «серого ящика» в шкафу управления. Но как только ПЛК начинает «зависать», сенсорная панель теряет связь с контроллером, а приводы начинают выдавать загадочные ошибки - всё внимание обращается на источник питания. И часто выясняется, что проблема зрела месяцами, просто никто не умел читать её ранние признаки.
Промышленные импульсные источники питания (ИИП) работают в условиях, которые проектировщики ласково называют «агрессивными», а инженеры по эксплуатации - «обычной жизнью цеха». Перепады температур, вибрация, токопроводящая пыль, скачки напряжения от соседних частотных преобразователей - всё это убивает электронику медленно, но верно.
Эта статья - гид по самым распространённым неисправностям промышленных БП. Здесь нет теории из учебников. Только практика, подкреплённая реальными случаями из эксплуатации.
Как жара и холод убивают компоненты.
Если спросить любого сервисного инженера: «Что выходит из строя чаще всего?» - ответ будет почти мгновенным: электролитические конденсаторы. Это ахиллесова пята всех импульсных блоков питания. Их главный враг - температура. Каждые дополнительные 10 градусов Цельсия внутри корпуса сокращают срок службы конденсатора вдвое.
В промышленных шкафах ситуация усугубляется. Блок питания может стоять рядом с нагревающимися приводами, частотниками или силовыми реле. Вентиляционные отверстия забиваются пылью, кулер выходит из строя - и начинается «медленная смерть». Внешне конденсатор может выглядеть нормально, но его параметры уже не те: растёт эквивалентное последовательное сопротивление (ESR), падает ёмкость.
Как проявляется проблема
Поначалу незаметно. Блок питания всё ещё выдаёт 24V, но на осциллографе видно, что пульсации на выходе превышают допустимые 50-100 мВ. ПЛК начинает работать нестабильно: то зависнет на секунду, то выдаст ложную ошибку связи по Profinet или RS-485.
Что делать
Регулярная термография - лучший друг инженера. Если температура корпуса конденсатора заметно выше соседних, он в группе риска. При ремонте конденсаторы меняются не поштучно, а целым комплектом. Экономия на замене «только вздувшихся» банок приведёт к повторному ремонту через полгода.
Когда «грязная» сеть губит питание
Вторая по распространённости причина отказов то, что приходит по входным проводам. Промышленная сеть редко бывает «чистой». Пуск мощного двигателя, работа сварочного аппарата, коммутация больших индуктивных нагрузок - всё это создаёт импульсные перенапряжения и высокочастотные помехи.
Входные цепи защиты блока питания (варисторы, фильтры) рассчитаны на определённое количество «ударов». Со временем варистор деградирует, теряет способность гасить выбросы, и следующий мощный импульс пробивает полупроводники - силовые ключи или диодный мост.
Обратите внимание на кейс, описанный одним из американских заводов: после замены трансформатора энергоснабжающей компанией начались массовые сбои. Блоки питания и двигатели работали нестабильно, а котёл постоянно отключался. Причина оказалась вопиющей: монтажники перепутали фазы и соединили две фазы вместе, создав постоянные «качели» напряжения. Блоки питания пытались фильтровать то, что отфильтровать невозможно.
Симптомы
Периодические «падения» связи с полевыми устройствами, спонтанные перезагрузки компьютеров, ошибки CRC при обмене данными по последовательным интерфейсам. Отличие от конденсаторной болезни: проблема проявляется не постоянно, а в моменты работы другого мощного оборудования.
Профилактика
Установка входных сетевых дросселей и дополнительных фильтров электромагнитных помех (EMI) перед блоком питания. Заземление должно быть выполнено по схеме «звезда», без общих контуров с силовой частью.
Разрушение пайки и контактов от вибрации
Промышленность вибрация. Дрожь работающих станков, вибрация компрессоров, постоянные удары при работе механизмов - всё это передаётся шкафам управления. Блок питания, жёстко закреплённый на вибрирующей панели, подвергается постоянным микро-деформациям.
Со временем это приводит к появлению микротрещин в пайке (cold solder joints). Наиболее уязвимы тяжёлые компоненты - трансформаторы и дроссели, а также разъёмы для подключения внешних цепей. Один из форумов Siemens описывает показательный случай: массовые отказы преобразователей частоты MicroMaster 440 из-за... хрупкости пластикового корпуса. Из-за вибрации разрушались замки корпуса, платы внутри начинали «ходить», и интерфейсные платы теряли контакт.
Диагностика
Такая неисправность - одна из самых коварных. При холодном тестировании мультиметром блок может работать. Но стоит ему нагреться от нагрузки, как трещина расширяется - и контакт пропадает. Инженеры называют это «эффектом замыкания бабушкиного чайника» - работает только после того, как стукнуть.
Решение
При ремонте таких блоков практикуется пропайка всех силовых цепей и ответственных соединений с добавлением флюса, а также заливка проблемных зон компаундом для фиксации тяжёлых компонентов на плате.
Проблемы совместимости / расчет нагрузки
Современные частотные преобразователи и сервоприводы - мощнейшие источники помех. Они генерируют высокочастотный «шум», который наводит напряжение в соседних проводах. Блок питания, даже если он исправен, может начать работать неправильно, если его цепи обратной связи или шина ШИМ-контроллера попадают под влияние этого шума.
Проблемы с электромагнитной совместимостью (ЭМС) - бич больших систем с множеством приводов. Блок питания может «видеть» ложные сигналы, переходить в защиту или, наоборот, повышать напряжение на выходе, пытаясь компенсировать несуществующую просадку.
Решения
Экранированные кабели для цепей управления, правильное подключение экранов (только с одной стороны, чтобы избежать образования «земляных петель»), использование ферритовых колец на выходных проводах блока питания. И, конечно, пространственное разделение - силовая часть должна быть физически удалена от слаботочных цепей.
Ошибки ввода в эксплуатацию и логики
Иногда причина «поломки» кроется не в электронике, а в человеческом факторе или неправильной настройке защит. В технической документации Schneider Electric приводится классика жанра: автоматический выключатель не включается, потому что расцепитель минимального напряжения (MN) не запитан. Или наоборот, независимый расцепитель (MX) постоянно находится под напряжением, выдавая команду на отключение. Система пытается запуститься, но сразу же гаснет. Инженер ищет короткое замыкание, а проблема - в цепи управления, где кто-то перепутал нормально-замкнутые и нормально-разомкнутые контакты.
Особый случай - блокировки (Lockout/Tagout). В Jefferson Lab произошёл инцидент: техники зафиксировали автоматический выключатель в положении «Выкл» с помощью универсального блокиратора Brady. Через несколько часов устройство блокировки просто упало на пол. К счастью, сам автомат остался в выключенном положении, и никто не пострадал. Причина: форма рукоятки конкретного автомата Square D была несовместима с «универсальным» блокиратором - винтовой зажим соскользнул с конической поверхности. Вывод, который можно экстраполировать на блоки питания: механическая совместимость и надёжность фиксации критически важны.
Человеческий фактор и модернизация: Ремонт или замена?
Перед службой главного инженера часто встаёт дилемма: покупать новый дорогой блок питания оригинального производителя, пытаться найти дешёвый китайский аналог или отдавать старый в ремонт.
Практика показывает, что грамотный ремонт с модернизацией часто выгоднее покупки дешёвого аналога. Сервисные центры, которые занимаются восстановлением промышленной электроники, не просто перепаивают конденсаторы. Они проводят комплексную ревизию: усиливают цепи защиты, закладывают компоненты с запасом по току и напряжению, покрывают платы защитным лаком (конформным покрытием), защищая от токопроводящей пыли и влаги.
Более того, восстановленный блок можно адаптировать под конкретные условия эксплуатации. Если блок будет работать в шкафу с частотниками, в него можно добавить усиленный входной фильтр. Если он стоит в пыльном цехе - герметизировать корпус и вывести радиатор наружу. В новом блоке за такие доработки придётся платить отдельно, и то не факт, что производитель пойдёт на это.
Рейтинг отказов по компонентам
Ниже приведена сводная таблица по результатам анализа более 500 ремонтов промышленных блоков питания различных производителей (Siemens, PULS, Mean Well, Schneider Electric).
| Компонент | Доля отказов | Основная причина | Средний ресурс (часов) | Метод диагностики |
|---|---|---|---|---|
| Электролитические конденсаторы (выход) | 43% | Перегрев, высыхание электролита | 30 000 – 50 000 | Измерение ESR, ёмкости |
| Силовые MOSFET / IGBT | 22% | Скачки напряжения, перегрузка | 40 000 – 60 000 | Прозвонка мультиметром |
| Входной варистор (VDR) | 12% | Кумуляция импульсных перенапряжений | 20 000 – 30 000 | Визуальный осмотр, утечка тока |
| ШИМ-контроллер | 9% | Помощи по цепи обратной связи | 50 000 – 80 000 | Осциллограф, контроль опорного напряжения |
| Вентиляторы охлаждения | 8% | Запылённость, износ подшипника | 25 000 – 40 000 | Вращение, уровень шума |
| Пайка и разъёмы | 6% | Вибрация, термические циклы | - | Визуальный осмотр, тест нагревом |
Проблемы с питанием - основная причина поломок
Промышленный блок питания не вечен. Но его преждевременная смерть почти всегда - следствие либо неправильных условий эксплуатации, либо накопленного дефекта, который не обнаружили вовремя.
Три правила долгой жизни БП:
- Чистота и хлад: Регулярная продувка пыли и контроль температуры внутри шкафа снижают смертность конденсаторов на 70%.
- Фильтрация с двух сторон: Защита входа от скачков сети и защита выхода от помех, создаваемых самой нагрузкой (ПЛК, приводы).
- Диагностика по осциллографу, а не по лампочке: «Светится зелёный - всё нормально» самообман. Только контроль пульсаций и параметров под нагрузкой даёт реальную картину здоровья источника питания.
Помните: блок питания фундамент вашей автоматизированной системы. И экономить на его обслуживании или ремонте перейти на сайт так же опасно, как экономить на фундаменте дома.
