Электродвигатель основа современной цивилизации. Мы редко задумываемся об этом, но именно эти машины приводят в движение лифты в наших домах, станки на заводах, вентиляцию в офисах, насосы в системах отопления и даже миксеры на наших кухнях. Преобразование электрической энергии в механическую процесс, который стал настолько привычным, что мы замечаем его только в момент поломки.
В этой статье мы подробно разберем, как устроен асинхронный электродвигатель (самый распространенный тип), где он находит применение, а главное - как понять, что он «болен», и как тут профессионально провести его ремонт .
Где используются электродвигатели? Сфера применения
Электродвигатели, особенно асинхронные, являются универсальными трудягами. Благодаря простоте конструкции, надежности и низкой стоимости обслуживания, они составляют около 90% всех используемых двигателей в мире. Их можно встретить везде:
- Промышленность: Это основная сфера. Двигатели крутят конвейеры, вентиляторы, дымососы, компрессоры, дробилки, мельницы и станки (токарные, фрезерные, сверлильные).
- Сельское хозяйство: Приводы зерносушилок, корморезок, систем полива и вентиляции на фермах.
- Бытовая техника: Стиральные машины, вытяжки, кухонные комбайны, фены и даже дорогие электрические зубные щетки используют моторы.
- Энергетика и ЖКХ: Насосы в котельных и водоканалах, дымососы на ТЭЦ, системы лифтового хозяйства.
Устройство асинхронного электродвигателя (из чего состоит)
Чтобы понимать, как чинить, нужно знать, что ломается. Классический асинхронный двигатель (изобретенный еще М.О. Доливо-Добровольским в 1889 году) устроен относительно просто. В его конструкции есть две основные части: статор и ротор.
Статор неподвижная часть, выполненная в виде полого цилиндра. В его пазах уложены обмотки из медного провода. Именно на статор подается напряжение из сети.
Ротор вращающаяся часть, которая находится внутри статора. Между ними есть небольшой зазор, чтобы ротор мог свободно крутиться. Роторы бывают двух типов:
- Короткозамкнутый (основной): Внутри ротора находятся алюминиевые (или медные) стержни, замкнутые накоротко торцевыми кольцами. Конструкция напоминает «беличью клетку» (или колесо хомяка). Это самый надежный тип, так как там нечему изнашиваться - нет щеток и контактов.
- Фазный: Встречается реже, в мощных кранах или лифтах. Там обмотки выведены на контактные кольца и щетки для регулировки скорости.
Ключевой элемент - подшипники. Они закреплены в щитах двигателя и позволяют ротору плавно вращаться. Именно подшипники - самое слабое место в механике.
Принцип работы (Краткий ликбез)
Работает мотор благодаря явлению электромагнитной индукции. Когда ток подается на обмотки статора, возникает вращающееся магнитное поле. Это поле пронизывает ротор и индуцирует (наводит) в нем ток. Ротор тот же магнит, который начинает «догонять» магнитное поле статора.
Однако есть физический нюанс: ротор никогда не догоняет поле полностью. Он всегда немного отстает. Это отставание называется скольжением. Именно благодаря скольжению в роторе наводится ток, и двигатель крутится.
Признаки неисправностей
Двигатель не ломается внезапно (исключая аварии с коротким замыканием). Обычно он подает сигналы задолго до остановки. Игнорирование этих сигналов ведет к дорогому капитальному ремонту или полной гибели машины.
Вот основные 5 признаков, на которые стоит обратить внимание:
Повышенный уровень шума
В нормальном состоянии исправный мотор работает с равномерным гудением. Если вы слышите:
- Стук или металлический лязг: Это почти всегда битые сепараторы подшипников или касание ротора о статор (разрушился вкладыш).
- Неравномерный гул или вой: Возможен дисбаланс или ослабление креплений.
- Скрежет: Попадание посторонних предметов или разрушение подшипника.
Повышенная вибрация
Вибрация враг механизмов. Она разрушает фундаменты, муфты и валы. Причины вибрации:
- Дисбаланс ротора (например, отломилась часть крыльчатки вентилятора или съехала балансировочная шайба).
- Несоосность валов (плохо отцентрировали двигатель с насосом).
- Износ подшипников.
Перегрев корпуса (тепловой признак)
У каждого двигателя есть класс изоляции (например, «F» или «B»), который допускает определенную температуру. Если корпус горячий («рука не терпит»), это тревожный сигнал. Причины:
- Перегрузка (двигатель «тянет» больше, чем может).
- Плохая вентиляция (забилось пылью крыльчатка охлаждения).
- «Межвитковое замыкание» в обмотке (частичное разрушение изоляции провода внутри).
Потеря мощности / Снижение эффективности
Механизм работает медленнее, чем обычно, или не может раскрутиться до нужной скорости. Например, циркулярная пила застревает в мягком дереве. Причина: скорее всего, проблемы в электрической части - повреждение одной из фаз, «просадка» напряжения или уже упомянутое межвитковое замыкание, из-за которого падает крутящий момент.
Неплавное вращение вала (рывками)
Если при ручном проворачивании вала вы чувствуете, что он крутится туго, рывками, или заклинивает в какой-то точке верный признак механической беды: разбита посадочная поверхность, погнут вал или разрушились подшипники.
Ремонт:
Ремонт электродвигателя требует высокой квалификации, но знание этапов поможет вам контролировать мастеров или выполнить простейшие работы самостоятельно.
Дефектовка (Диагностика)
Прежде чем разбирать, нужно понять, где проблема - в электрике или в механике.
- Механика: Проверяем вал рукой на люфт и вращение. Если клинит - меняем подшипники.
- Электрика: Измеряем сопротивление изоляции мегаомметром (норма - не ниже 0,5 МОм). Ищем обрывы тестером.
Разборка
Снимаем вентилятор и кожух, откручиваем подшипниковые щиты, выпрессовываем ротор. Важно: не повредить обмотки при выемке ротора!
Ремонт механики (Самый частый)

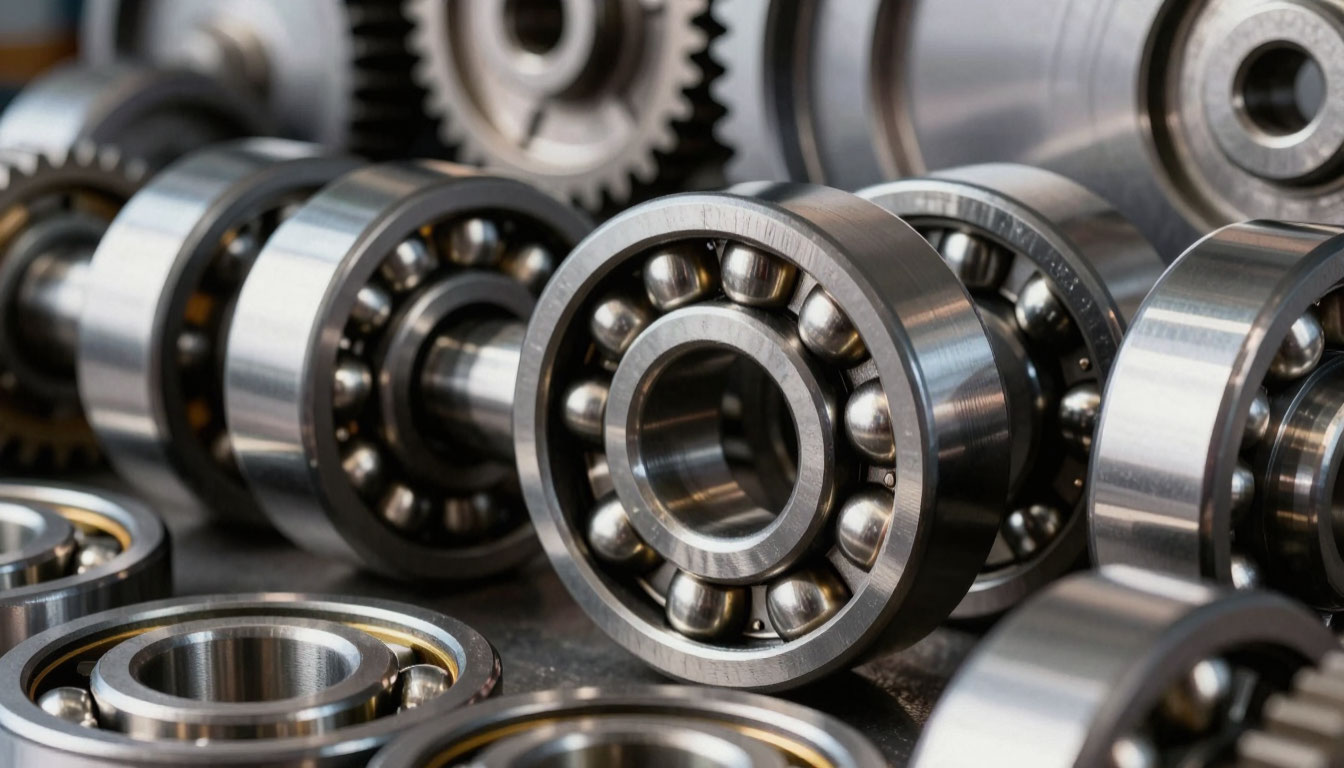

Выбор подшипника для электродвигателя начинается с расшифровки маркировки. Качественное изделие всегда имеет четкую маркировку, нанесенную лазером или штампом, без смазанных символов и дефектов.
Обратите внимание на страну-производителя: лидирующие позиции занимают японские (NSK, NTN, KOYO), немецкие (FAG, INA), шведские (SKF) и американские (Timken) бренды.
Китайские подшипники могут использоваться только в неответственных механизмах с низкими оборотами, но для промышленного электродвигателя экономия на подшипниках почти всегда оборачивается внеплановым ремонтом. Проверьте люфт вручную - у хорошего подшипника качение должно быть абсолютно плавным, без заеданий, хруста и ощутимого радиального люфта. Также важен зазор (радиальный внутренний зазор): для большинства электродвигателей используется нормальный зазор (C0), но для горячих режимов или посадки с натягом лучше выбрать увеличенный (C3).
В 95% случаев рядовой ремонт сводится к замене подшипников. Это сравнительно просто:
- Снимаем старые подшипники съемником.
- Промываем посадочные места.
- Сажаем новые подшипники (желательно той же марки), нагрев их в масле или используя специальную оправку (забивать молотком по наружному кольцу запрещено - убьете дорожку качения!).
Ремонт электрики (Сложно)
Если сгорела обмотка (видно почернение, запах гари), нужна перемотка. Это работа для сервисного центра:
- Старую обмотку вырубают или выжигают в печи.
- Ставят новые изолирующие прокладки (пазовые коробочки).
- На намоточном станке наматывают новый медный провод нужного диаметра.
- Укладывают провод в пазы.
- Пропитывают специальным лаком (компаундом), чтобы убрать воздушные пустоты и зафиксировать витки.
Балансировка
После замены обмотки или механических деталей ротор необходимо отбалансировать на станке, иначе он будет вибрировать.
Сборка и испытания
Собираем мотор в обратном порядке, проверяем ток холостого хода и нагрев.
Электродвигатель агрегат, который любит сухость, прохладу и регулярное обслуживание. Внимательное отношение к первым признакам неисправности (шуму, вибрации, перегреву) позволит вам спланировать ремонт, избежать длительного простоя оборудования и сэкономить значительные средства. Помните: если вы не специалист - не лезьте в электрическую часть под напряжением, доверьте перемотку и сложную диагностику профессионалам, а за подшипниками можно следить и менять их самостоятельно, соблюдая технику безопасности.
